Terrazze sopra vani

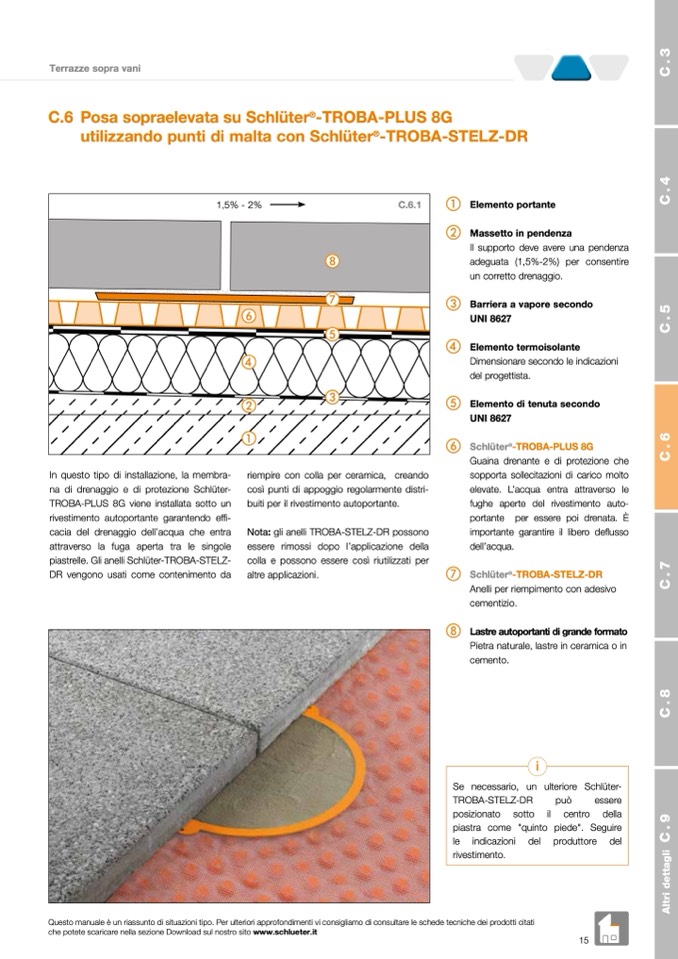

C.6 Posa sopraelevata su Schlüter
®
-TROBA-PLUS 8G
utilizzando punti di malta con Schlüter
®
-TROBA-STELZ-DR
1,5% - 2%
C.6.1
h
g
f
e
d
c
b
a
In questo tipo di installazione, la membra-
na di drenaggio e di protezione Schlüter-
TROBA-PLUS 8G viene installata sotto un
rivestimento autoportante garantendo effi-
cacia del drenaggio dell’acqua che entra
attraverso la fuga aperta tra le singole
piastrelle. Gli anelli Schlüter-TROBA-STELZ-
DR vengono usati come contenimento da
riempire con colla per ceramica, creando
così punti di appoggio regolarmente distri-
buiti per il rivestimento autoportante.
Nota: gli anelli TROBA-STELZ-DR possono
essere rimossi dopo l’applicazione della
colla e possono essere così riutilizzati per
altre applicazioni.
a Elemento portante
b Massetto in pendenza
Il supporto deve avere una pendenza
adeguata (1,5%-2%) per consentire
un corretto drenaggio.
c Barriera a vapore secondo
UNI 8627
d Elemento termoisolante
Dimensionare secondo le indicazioni
del progettista.
e Elemento di tenuta secondo
UNI 8627
f Schlüter
®
-TROBA-PLUS8G
Guaina drenante e di protezione che
sopporta sollecitazioni di carico molto
elevate. L’acqua entra attraverso le
fughe aperte del rivestimento auto-
portante per essere poi drenata. È
importante garantire il libero deflusso
dell’acqua.
g Schlüter
®
-TROBA-STELZ-DR
Anelli per riempimento con adesivo
cementizio.
h Lastreautoportantidigrandeformato
Pietra naturale, lastre in ceramica o in
cemento.
i
Se necessario, un ulteriore Schlüter-
TROBA-STELZ-DR
può
essere
posizionato sotto il centro della
piastra come "quinto piede". Seguire
le indicazioni del produttore del
rivestimento.
Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati
che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
