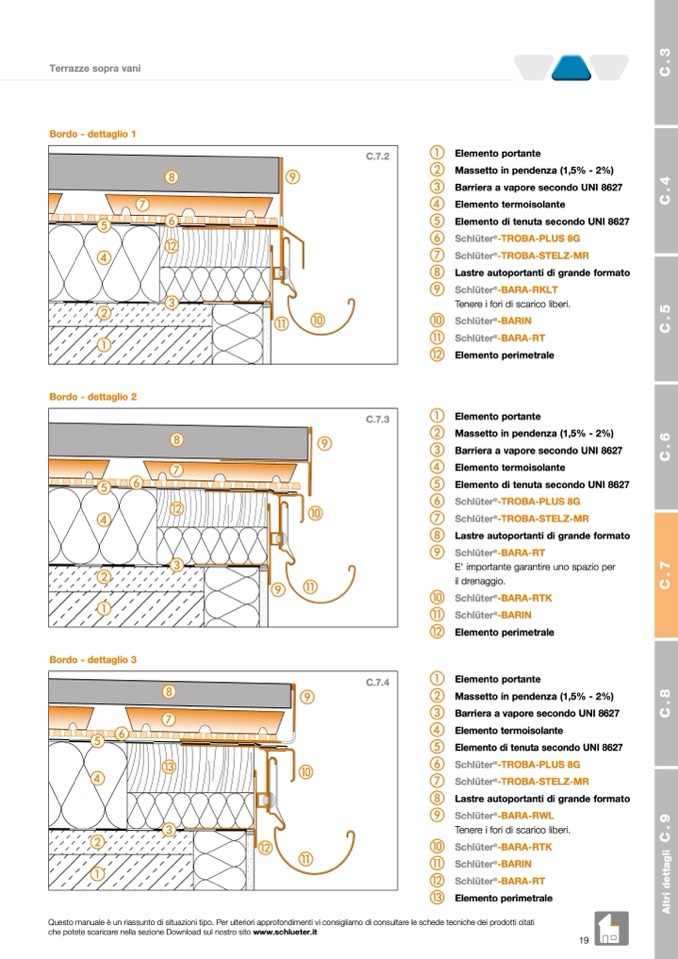

Terrazze sopra vani

Bordo - dettaglio 1

C.7.2

e

d

h

i

g

f

l

b

c

a

k

j

Bordo - dettaglio 2

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS 8G

g Schlüter

®

-TROBA-STELZ-MR

h Lastre autoportanti di grande formato

i Schlüter

®

-BARA-RKLT

Tenere i fori di scarico liberi.

j Schlüter

®

-BARIN

k Schlüter

®

-BARA-RT

l Elemento perimetrale

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS 8G

g Schlüter

®

-TROBA-STELZ-MR

h Lastre autoportanti di grande formato

i Schlüter

®

-BARA-RT

E' importante garantire uno spazio per

il drenaggio.

j Schlüter

®

-BARA-RTK

k Schlüter

®

-BARIN

l Elemento perimetrale

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c BarrieraavaporesecondoUNI8627

d Elementotermoisolante

e ElementoditenutasecondoUNI8627

f Schlüter

®

-TROBA-PLUS 8G

g Schlüter

®

-TROBA-STELZ-MR

h Lastre autoportanti di grande formato

i Schlüter

®

-BARA-RWL

Tenere i fori di scarico liberi.

j Schlüter

®

-BARA-RTK

k Schlüter

®

-BARIN

l Schlüter

®

-BARA-RT

m Elementoperimetrale

e

d

h

g

f

l

C.7.3

i

j

k

b

c

a

i

Bordo - dettaglio 3

h

g

e

f

m

C.7.4

d

i

j

l

k

c

b

a

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati
