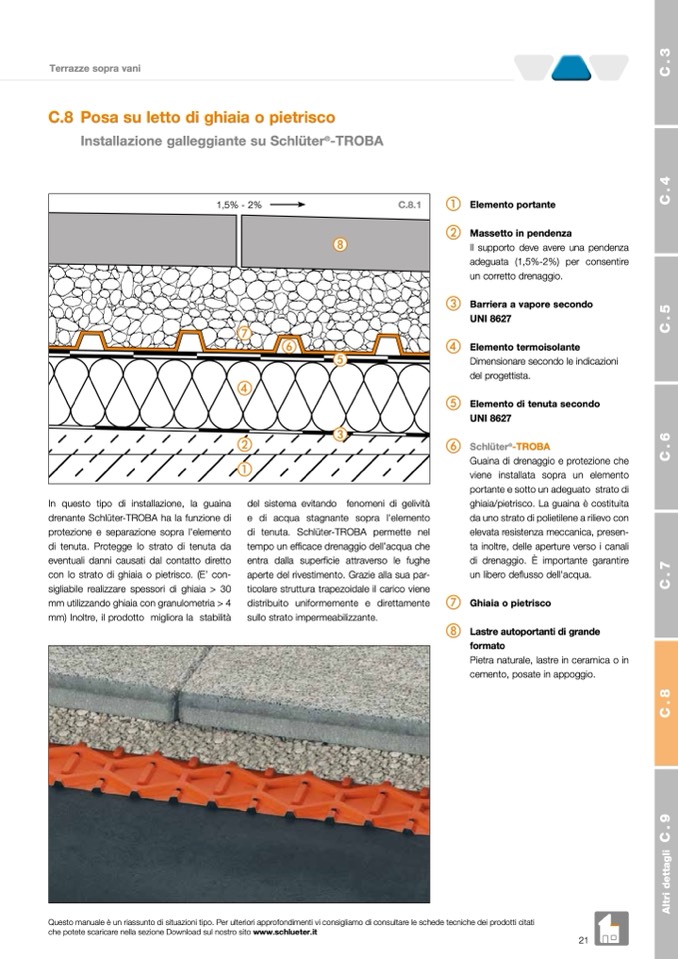

Terrazze sopra vani
C.8 Posa su letto di ghiaia o pietrisco
Installazione galleggiante su Schlüter
®
-TROBA
1,5% - 2%
C.8.1
g
f
h
e
c
d
b
a
In questo tipo di installazione, la guaina
drenante Schlüter-TROBA ha la funzione di
protezione e separazione sopra l'elemento
di tenuta. Protegge lo strato di tenuta da
eventuali danni causati dal contatto diretto
con lo strato di ghiaia o pietrisco. (E’ con-
sigliabile realizzare spessori di ghiaia > 30
mm utilizzando ghiaia con granulometria > 4
mm) Inoltre, il prodotto migliora la stabilità
del sistema evitando fenomeni di gelività
e di acqua stagnante sopra l'elemento
di tenuta. Schlüter-TROBA permette nel
tempo un efficace drenaggio dell’acqua che
entra dalla superficie attraverso le fughe
aperte del rivestimento. Grazie alla sua par-
ticolare struttura trapezoidale il carico viene
distribuito uniformemente e direttamente
sullo strato impermeabilizzante.
a Elemento portante
b Massetto in pendenza
Il supporto deve avere una pendenza
adeguata (1,5%-2%) per consentire
un corretto drenaggio.
c Barriera a vapore secondo
UNI 8627
d Elemento termoisolante
Dimensionare secondo le indicazioni
del progettista.
e Elemento di tenuta secondo
UNI 8627
f Schlüter
®
-TROBA
Guaina di drenaggio e protezione che
viene installata sopra un elemento
portante e sotto un adeguato strato di
ghiaia/pietrisco. La guaina è costituita
da uno strato di polietilene a rilievo con
elevata resistenza meccanica, presen-
ta inoltre, delle aperture verso i canali
di drenaggio. È importante garantire
un libero deflusso dell'acqua.
g Ghiaia o pietrisco
h Lastreautoportantidigrande
formato
Pietra naturale, lastre in ceramica o in
cemento, posate in appoggio.
Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati
che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
