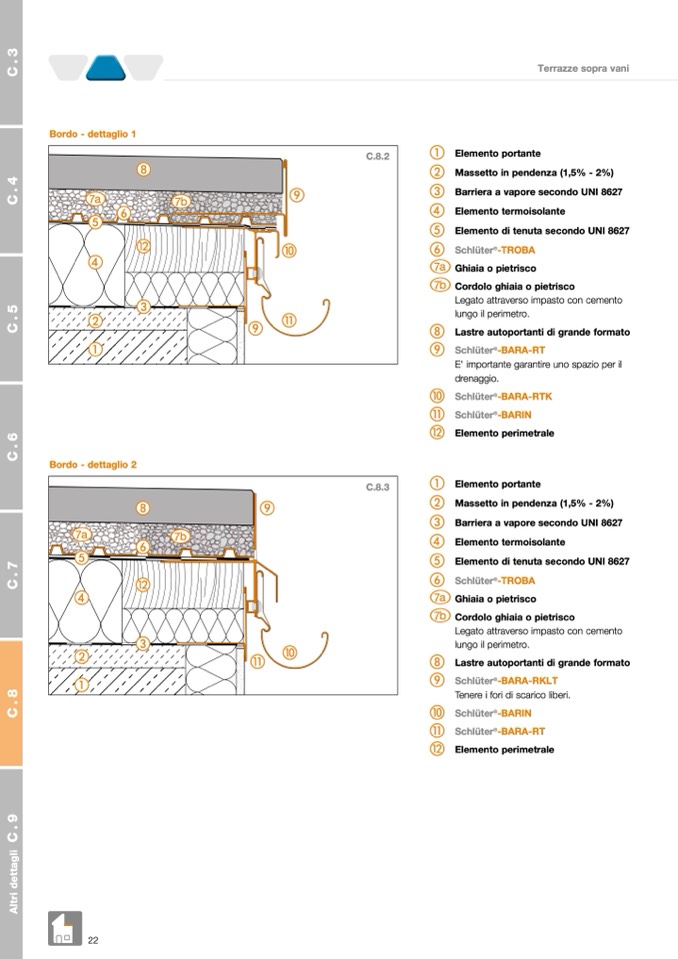

Bordo - dettaglio 1

Terrazze sopra vani

h

7b

C.8.2

7a

f

l

d

i

j

k

e

c

b

i

a

Bordo - dettaglio 2

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA

7a Ghiaia o pietrisco

7b Cordolo ghiaia o pietrisco

Legato attraverso impasto con cemento

lungo il perimetro.

h Lastre autoportanti di grande formato

i Schlüter

®

-BARA-RT

E' importante garantire uno spazio per il

drenaggio.

j Schlüter

®

-BARA-RTK

k Schlüter

®

-BARIN

l Elemento perimetrale

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA

7a Ghiaia o pietrisco

7b Cordolo ghiaia o pietrisco

Legato attraverso impasto con cemento

lungo il perimetro.

h Lastre autoportanti di grande formato

i Schlüter

®

-BARA-RKLT

Tenere i fori di scarico liberi.

j Schlüter

®

-BARIN

k Schlüter

®

-BARA-RT

l Elemento perimetrale

h

i

7b

f

l

d

C.8.3

7a

e

c

b

k

j

a
