C.9.1

10

BARA-RTK

pendenza variabile

fino a 30 mm

r = 40 mm

86 mm

23

23

32

100

24

24

220 mm

93

24

26

180 mm

ø 60

28

25

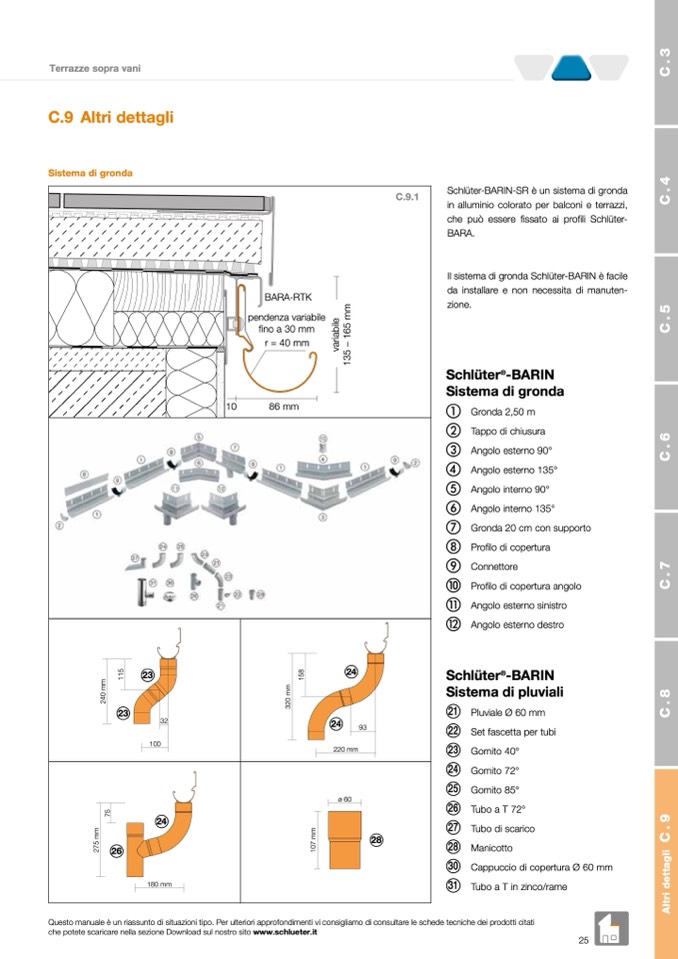

Terrazze sopra vani

C.9 Altri dettagli

Sistema di gronda

Schlüter-BARIN-SR è un sistema di gronda

in alluminio colorato per balconi e terrazzi,

che può essere fissato ai profili Schlüter-

BARA.

Il sistema di gronda Schlüter-BARIN è facile

da installare e non necessita di manuten-

zione.

Schlüter

®

-BARIN

Sistema di gronda

a Gronda 2,50 m

b Tappo di chiusura

c Angolo esterno 90°

d Angolo esterno 135°

e Angolo interno 90°

f Angolo interno 135°

g Gronda 20 cm con supporto

h Profilo di copertura

i Connettore

j Profilo di copertura angolo

k Angolo esterno sinistro

l Angolo esterno destro

Schlüter

®

-BARIN

Sistema di pluviali

21 Pluviale Ø 60 mm

22 Set fascetta per tubi

23 Gomito 40°

24 Gomito 72°

25 Gomito 85°

26 Tubo a T 72°

27 Tubo di scarico

28 Manicotto

30 Cappuccio di copertura Ø 60 mm

31 Tubo a T in zinco/rame

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
