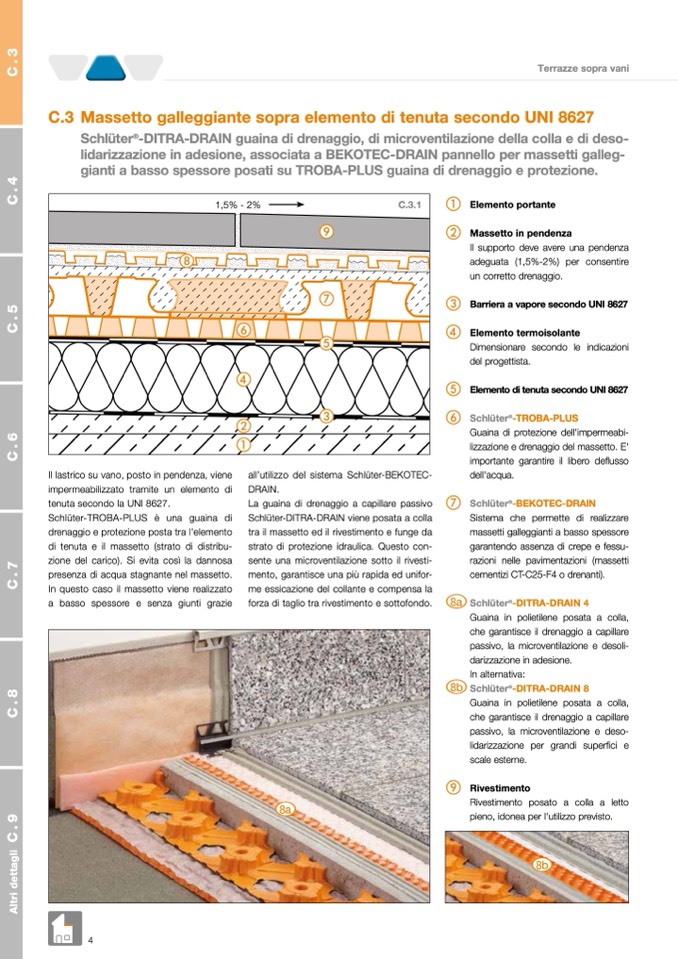

C.3 Massetto galleggiante sopra elemento di tenuta secondo UNI 8627

Schlüter

®

-DITRA-DRAIN guaina di drenaggio, di microventilazione della colla e di deso-

lidarizzazione in adesione, associata a BEKOTEC-DRAIN pannello per massetti galleg-

gianti a basso spessore posati su TROBA-PLUS guaina di drenaggio e protezione.

Terrazze sopra vani

1,5% - 2%

C.3.1

h

i

g

f

e

d

b

c

a

Il lastrico su vano, posto in pendenza, viene

impermeabilizzato tramite un elemento di

tenuta secondo la UNI 8627.

Schlüter-TROBA-PLUS è una guaina di

drenaggio e protezione posta tra l'elemento

di tenuta e il massetto (strato di distribu-

zione del carico). Si evita così la dannosa

presenza di acqua stagnante nel massetto.

In questo caso il massetto viene realizzato

a basso spessore e senza giunti grazie

all’utilizzo del sistema Schlüter-BEKOTEC-

DRAIN.

La guaina di drenaggio a capillare passivo

Schlüter-DITRA-DRAIN viene posata a colla

tra il massetto ed il rivestimento e funge da

strato di protezione idraulica. Questo con-

sente una microventilazione sotto il rivesti-

mento, garantisce una più rapida ed unifor-

me essicazione del collante e compensa la

forza di taglio tra rivestimento e sottofondo.

a Elemento portante

b Massetto in pendenza

Il supporto deve avere una pendenza

adeguata (1,5%-2%) per consentire

un corretto drenaggio.

c BarrieraavaporesecondoUNI8627

d Elemento termoisolante

Dimensionare secondo le indicazioni

del progettista.

e ElementoditenutasecondoUNI8627

f Schlüter

®

-TROBA-PLUS

Guaina di protezione dell'impermeabi-

lizzazione e drenaggio del massetto. E'

importante garantire il libero deflusso

dell'acqua.

g Schlüter

®

-BEKOTEC-DRAIN

Sistema che permette di realizzare

massetti galleggianti a basso spessore

garantendo assenza di crepe e fessu-

razioni nelle pavimentazioni (massetti

cementizi CT-C25-F4 o drenanti).

a Schlüter

®

-DITRA-DRAIN 4

Guaina in polietilene posata a colla,

che garantisce il drenaggio a capillare

passivo, la microventilazione e desoli-

darizzazione in adesione.

In alternativa:

b Schlüter

®

-DITRA-DRAIN 8

Guaina in polietilene posata a colla,

che garantisce il drenaggio a capillare

passivo, la microventilazione e deso-

lidarizzazione per grandi superfici e

scale esterne.

i Rivestimento

Rivestimento posato a colla a letto

pieno, idonea per l'utilizzo previsto.
