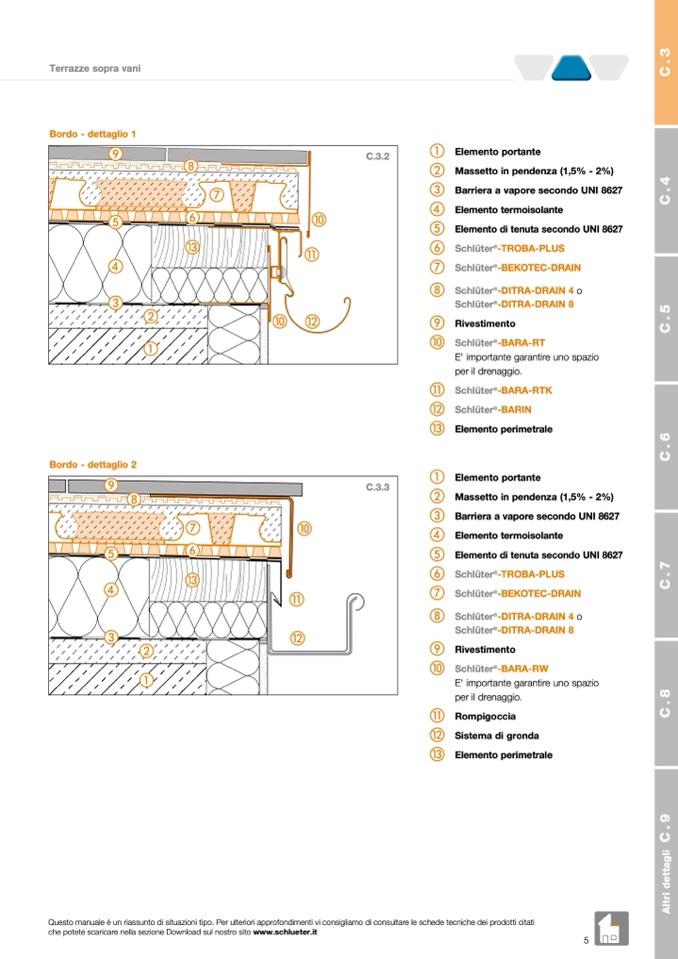

Terrazze sopra vani

Bordo - dettaglio 1

Bordo - dettaglio 2

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elementotermoisolante

e ElementoditenutasecondoUNI8627

f Schlüter

®

-TROBA-PLUS

g Schlüter

®

-BEKOTEC-DRAIN

h Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

i Rivestimento

j Schlüter

®

-BARA-RT

E' importante garantire uno spazio

per il drenaggio.

k Schlüter

®

-BARA-RTK

l Schlüter

®

-BARIN

m Elementoperimetrale

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c BarrieraavaporesecondoUNI8627

d Elementotermoisolante

e ElementoditenutasecondoUNI8627

f Schlüter

®

-TROBA-PLUS

g Schlüter

®

-BEKOTEC-DRAIN

h Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

i Rivestimento

j Schlüter

®

-BARA-RW

E' importante garantire uno spazio

per il drenaggio.

k Rompigoccia

l Sistema di gronda

m Elementoperimetrale

i

h

g

f

C.3.2

e

d

c

b

j

k

j

l

a

m

i

h

C.3.3

g

j

f

m

c

b

l

e

d

k

a

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
