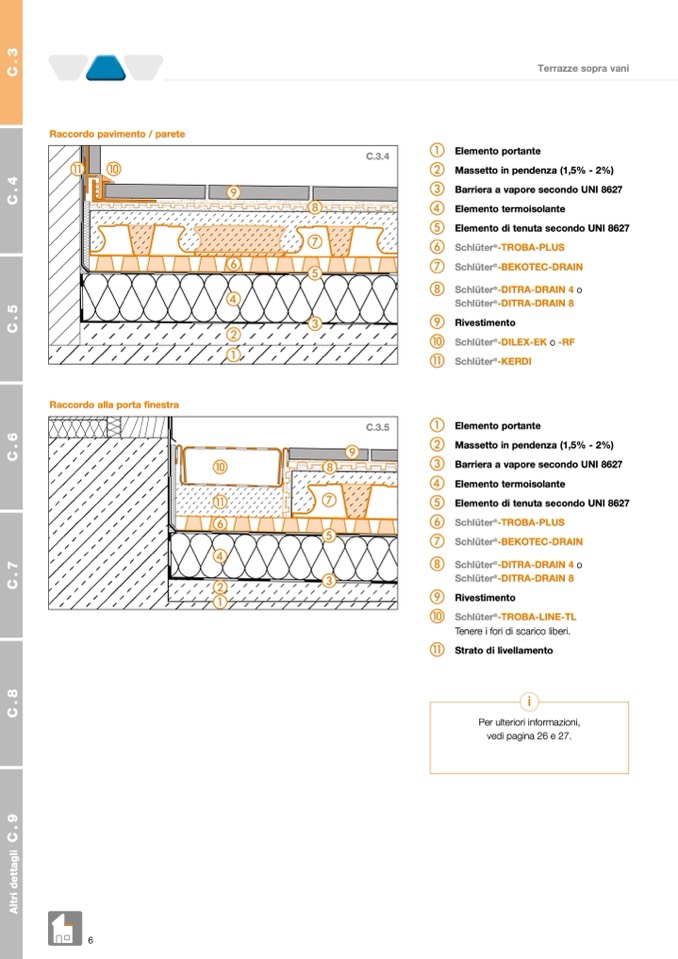

Raccordo pavimento / parete

j

C.3.4

Terrazze sopra vani

k

i

h

g

f

d

e

c

a

Raccordo alla porta finestra

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS

g Schlüter

®

-BEKOTEC-DRAIN

h Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

i Rivestimento

j Schlüter

®

-DILEX-EKo-RF

k Schlüter

®

-KERDI

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

e Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS

g Schlüter

®

-BEKOTEC-DRAIN

h Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

i Rivestimento

j Schlüter

®

-TROBA-LINE-TL

Tenere i fori di scarico liberi.

k Strato di livellamento

i

b

i

j

h

C.3.5

g

k

f

d

b

a

e

c

Per ulteriori informazioni,

vedi pagina 26 e 27.
