Terrazze sopra vani

Sistema di scarico

j

f

k

e

e

l

d

b

m

k

a

h Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it

7

i

g

h

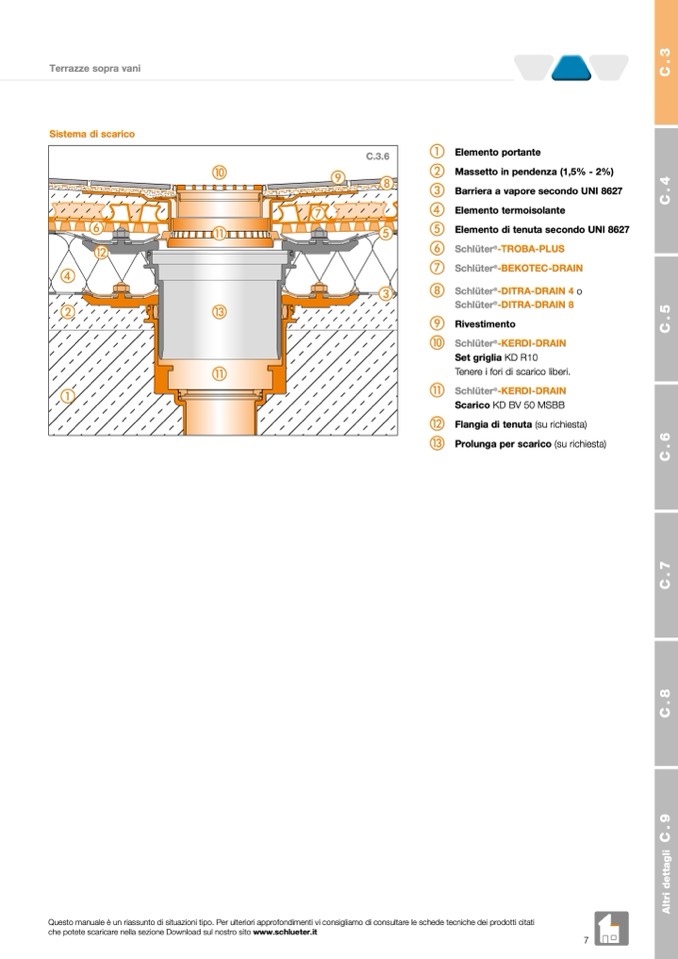

C.3.6

a Elemento portante

b Massetto in pendenza (1,5% - 2%)

c Barriera a vapore secondo UNI 8627

d Elemento termoisolante

Elemento di tenuta secondo UNI 8627

f Schlüter

®

-TROBA-PLUS

g Schlüter

®

-BEKOTEC-DRAIN

c

i Rivestimento

j Schlüter

®

-KERDI-DRAIN

Set griglia KD R10

Tenere i fori di scarico liberi.

k Schlüter

®

-KERDI-DRAIN

Scarico KD BV 50 MSBB

l Flangia di tenuta (su richiesta)

m Prolunga per scarico (su richiesta)
