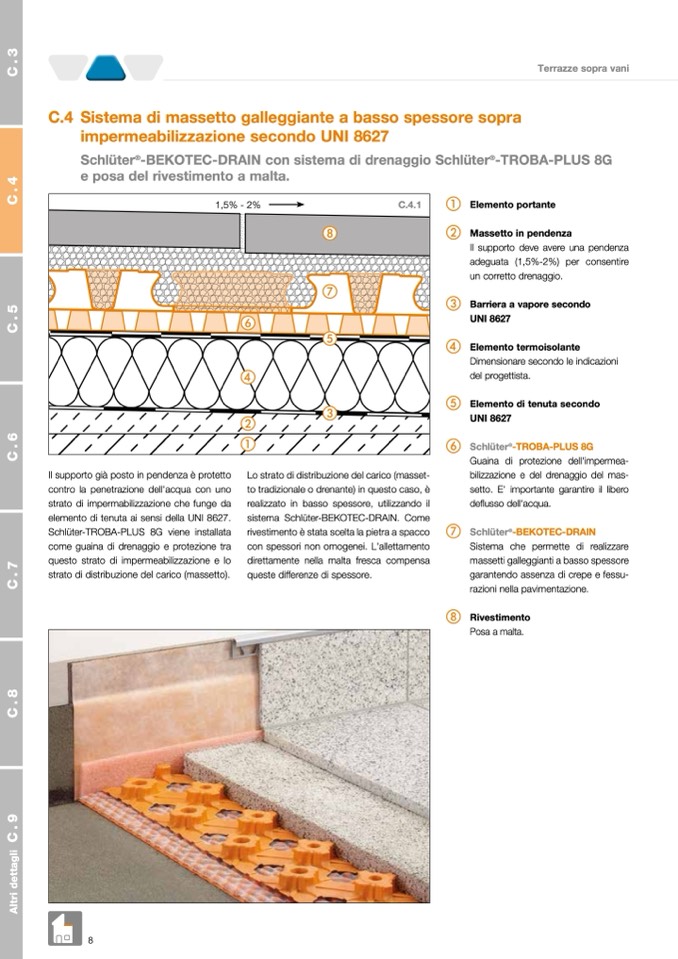

C.4 Sistema di massetto galleggiante a basso spessore sopra

impermeabilizzazione secondo UNI 8627

Schlüter

®

-BEKOTEC-DRAIN con sistema di drenaggio Schlüter

®

-TROBA-PLUS 8G

e posa del rivestimento a malta.

Il supporto già posto in pendenza è protetto

contro la penetrazione dell'acqua con uno

strato di impermabilizzazione che funge da

elemento di tenuta ai sensi della UNI 8627.

Schlüter-TROBA-PLUS 8G viene installata

come guaina di drenaggio e protezione tra

questo strato di impermeabilizzazione e lo

strato di distribuzione del carico (massetto).

Lo strato di distribuzione del carico (masset-

to tradizionale o drenante) in questo caso, è

realizzato in basso spessore, utilizzando il

sistema Schlüter-BEKOTEC-DRAIN. Come

rivestimento è stata scelta la pietra a spacco

con spessori non omogenei. L'allettamento

direttamente nella malta fresca compensa

queste differenze di spessore.

8

1,5% - 2%

C.4.1

a Elemento portante

b Massetto in pendenza

Il supporto deve avere una pendenza

adeguata (1,5%-2%) per consentire

un corretto drenaggio.

c Barriera a vapore secondo

UNI 8627

d Elemento termoisolante

Dimensionare secondo le indicazioni

del progettista.

e Elemento di tenuta secondo

UNI 8627

f Schlüter

®

-TROBA-PLUS8G

Guaina di protezione dell'impermea-

bilizzazione e del drenaggio del mas-

setto. E' importante garantire il libero

deflusso dell'acqua.

g Schlüter

®

-BEKOTEC-DRAIN

Sistema che permette di realizzare

massetti galleggianti a basso spessore

garantendo assenza di crepe e fessu-

razioni nella pavimentazione.

h Rivestimento

Posa a malta.

h

g

f

e

d

c

a

b
