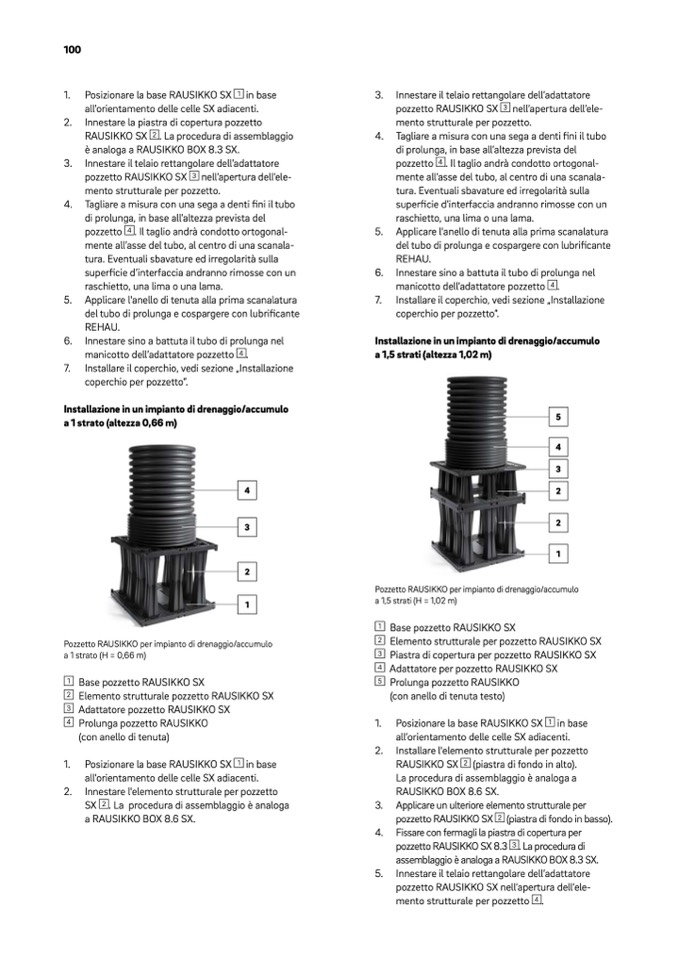

100

1. Posizionare la base RAUSIKKO SX

1

in base

all’orientamento delle celle SX adiacenti.

2. Innestare la piastra di copertura pozzetto

RAUSIKKO SX

2

. La procedura di assemblaggio

è analoga a RAUSIKKO BOX 8.3 SX.

3. Innestare il telaio rettangolare dell’adattatore

pozzetto RAUSIKKO SX

3

nell’apertura dell’ele-

mento strutturale per pozzetto.

4. Tagliare a misura con una sega a denti fini il tubo

di prolunga, in base all’altezza prevista del

pozzetto

4

. Il taglio andrà condotto ortogonal-

mente all’asse del tubo, al centro di una scanala-

tura. Eventuali sbavature ed irregolarità sulla

superficie d’interfaccia andranno rimosse con un

raschietto, una lima o una lama.

5. Applicare l'anello di tenuta alla prima scanalatura

del tubo di prolunga e cospargere con lubri

ficante

REHAU.

6. Innestare sino a battuta il tubo di prolunga nel

manicotto dell’adattatore pozzetto

4

.

7. Installare il coperchio, vedi sezione „Installazione

coperchio per pozzetto”.

Installazione in un impianto di drenaggio/accumulo

a 1 strato (altezza 0,66 m)

4

3

2

1

Pozzetto RAUSIKKO per impianto di drenaggio/accumulo

a 1 strato (H = 0,66 m)

1

Base pozzetto RAUSIKKO SX

2

Elemento strutturale pozzetto RAUSIKKO SX

3

Adattatore pozzetto RAUSIKKO SX

4

Prolunga pozzetto RAUSIKKO

(con anello di tenuta)

1. Posizionare la base RAUSIKKO SX

1

all’orientamento delle celle SX adiacenti.

2. Innestare l'elemento strutturale per pozzetto

SX

2

. La procedura di assemblaggio è analoga

a RAUSIKKO BOX 8.6 SX.

3. Innestare il telaio rettangolare dell’adattatore

pozzetto RAUSIKKO SX

3

nell’apertura dell’ele-

mento strutturale per pozzetto.

4. Tagliare a misura con una sega a denti fini il tubo

di prolunga, in base all’altezza prevista del

pozzetto

4

. Il taglio andrà condotto ortogonal-

mente all’asse del tubo, al centro di una scanala-

tura. Eventuali sbavature ed irregolarità sulla

superficie d’interfaccia andranno rimosse con un

raschietto, una lima o una lama.

5. Applicare l'anello di tenuta alla prima scanalatura

del tubo di prolunga e cospargere con lubrificante

REHAU.

6. Innestare sino a battuta il tubo di prolunga nel

manicotto dell’adattatore pozzetto

4

.

7. Installare il coperchio, vedi sezione „Installazione

coperchio per pozzetto”.

Installazione in un impianto di drenaggio/accumulo

a 1,5 strati (altezza 1,02 m)

5

2

1

Pozzetto RAUSIKKO per impianto di drenaggio/accumulo

a 1,5 strati (H = 1,02 m)

1

Base pozzetto RAUSIKKO SX

2

Elemento strutturale per pozzetto RAUSIKKO SX

3

Piastra di copertura per pozzetto RAUSIKKO SX

4

Adattatore per pozzetto RAUSIKKO SX

5

Prolunga pozzetto RAUSIKKO

(con anello di tenuta testo)

1. Posizionare la base RAUSIKKO SX

1

in base

all’orientamento delle celle SX adiacenti.

2. Installare l'elemento strutturale per pozzetto

RAUSIKKO SX

2

(piastra di fondo in alto).

La procedura di assemblaggio è analoga a

RAUSIKKO BOX 8.6 SX.

3. Applicare un ulteriore elemento strutturale per

pozzettoRAUSIKKOSX

2

(piastradifondoinbasso).

4. Fissare con fermagli la piastra di copertura per

pozzetto RAUSIKKO SX 8.3

3

. La procedura di

assemblaggio è analoga a RAUSIKKO BOX 8.3 SX.

5. Innestare il telaio rettangolare dell’adattatore

pozzetto RAUSIKKO SX nell’apertura dell’ele-

mento strutturale per pozzetto

4

.

4

3

2

in base
