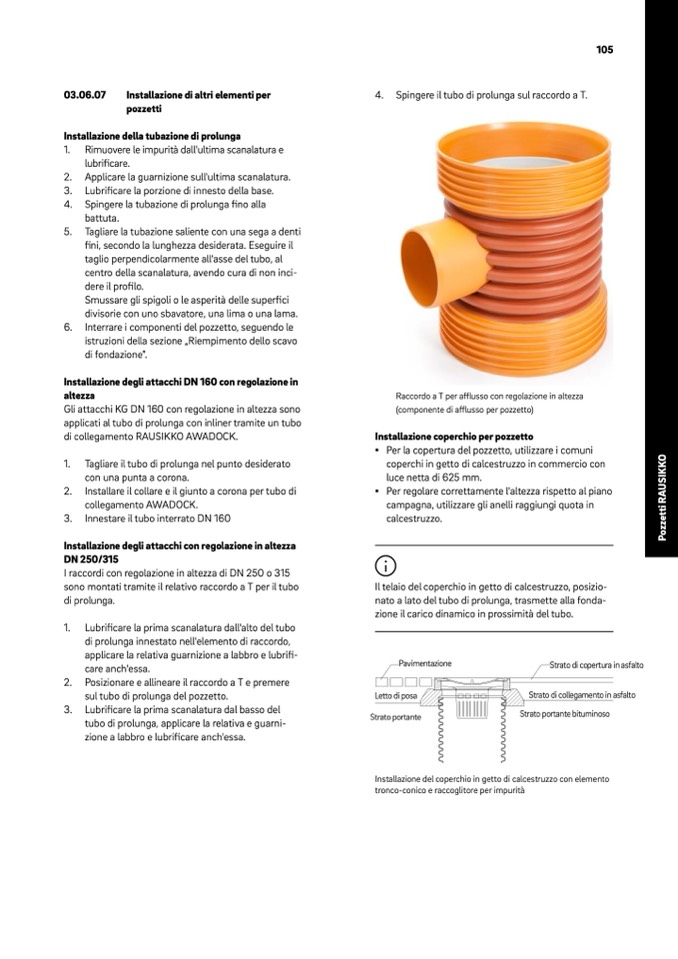

03.06.07

Installazione di altri elementi per

pozzetti

Installazione della tubazione di prolunga

1. Rimuovere le impurità dall'ultima scanalatura e

lubrificare.

2. Applicare la guarnizione sull'ultima scanalatura.

3. Lubrificare la porzione di innesto della base.

4. Spingere la tubazione di prolunga fino alla

battuta.

5. Tagliare la tubazione saliente con una sega a denti

fini, secondo la lunghezza desiderata. Eseguire il

taglio perpendicolarmente all'asse del tubo, al

centro della scanalatura, avendo cura di non inci-

dere il profilo.

Smussare gli spigoli o le asperità delle superfici

divisorie con uno sbavatore, una lima o una lama.

6. Interrare i componenti del pozzetto, seguendo le

istruzioni della sezione „Riempimento dello scavo

di fondazione”.

Installazione degli attacchi DN 160 con regolazione in

altezza

Gli attacchi KG DN 160 con regolazione in altezza sono

applicati al tubo di prolunga con inliner tramite un tubo

di collegamento RAUSIKKO AWADOCK.

1. Tagliare il tubo di prolunga nel punto desiderato

con una punta a corona.

2. Installare il collare e il giunto a corona per tubo di

collegamento AWADOCK.

3. Innestare il tubo interrato DN 160

Installazione degli attacchi con regolazione in altezza

DN 250/315

I raccordi con regolazione in altezza di DN 250 o 315

sono montati tramite il relativo raccordo a T per il tubo

di prolunga.

1. Lubrificare la prima scanalatura dall'alto del tubo

di prolunga innestato nell'elemento di raccordo,

applicare la relativa guarnizione a labbro e lubri

fi-

care anch'essa.

2. Posizionare e allineare il raccordo a T e premere

sul tubo di prolunga del pozzetto.

3. Lubrificare la prima scanalatura dal basso del

tubo di prolunga, applicare la relativa e guarni-

zione a labbro e lubrificare anch'essa.

4. Spingere il tubo di prolunga sul raccordo a T.

Raccordo a T per afflusso con regolazione in altezza

(componente di afflusso per pozzetto)

Installazione coperchio per pozzetto

▪ Per la copertura del pozzetto, utilizzare i comuni

coperchi in getto di calcestruzzo in commercio con

luce netta di 625 mm.

▪ Per regolare correttamente l'altezza rispetto al piano

campagna, utilizzare gli anelli raggiungi quota in

calcestruzzo.

Il telaio del coperchio in getto di calcestruzzo, posizio-

nato a lato del tubo di prolunga, trasmette alla fonda-

zione il carico dinamico in prossimità del tubo.

105

Pavimentazione

Letto di posa

Strato portante

Strato di copertura in asfalto

Strato di collegamento in asfalto

Strato portante bituminoso

Installazione del coperchio in getto di calcestruzzo con elemento

tronco-conico e raccoglitore per impurità
