116

04.01.03

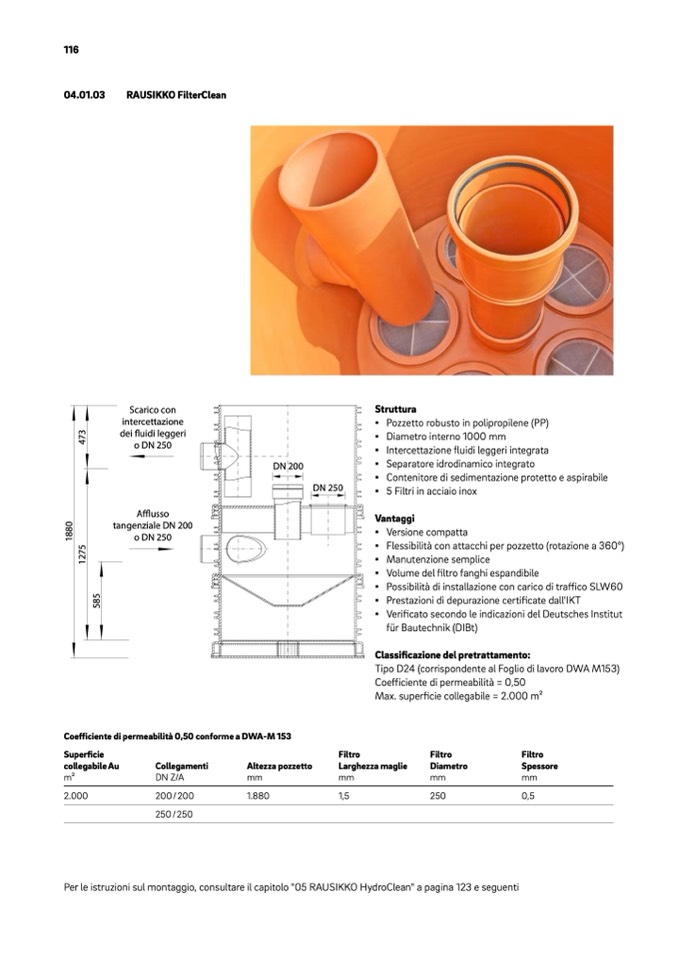

RAUSIKKO FilterClean

Struttura

▪ Pozzetto robusto in polipropilene (PP)

▪ Diametro interno 1000 mm

▪ Intercettazione fluidi leggeri integrata

▪ Separatore idrodinamico integrato

▪ Contenitore di sedimentazione protetto e aspirabile

▪ 5 Filtri in acciaio inox

Vantaggi

▪ Versione compatta

▪ Flessibilità con attacchi per pozzetto (rotazione a 360°)

▪ Manutenzione semplice

▪ Volume del filtro fanghi espandibile

▪ Possibilità di installazione con carico di traffico SLW60

▪ Prestazioni di depurazione certificate dall'IKT

▪ Verificato secondo le indicazioni del Deutsches Institut

für Bautechnik (DIBt)

Classificazione del pretrattamento:

Tipo D24 (corrispondente al Foglio di lavoro DWA M153)

Coefficiente di permeabilità = 0,50

Max. superficie collegabile = 2.000 m2

Superficie

collegabile Au

Collegamenti

Altezza pozzetto

m2

DN Z/A

mm

mm

mm

mm

2.000

200 / 200

1.880

1,5

250

0,5

250 / 250

Scarico con

intercettazione

dei fluidi leggeri

o DN 250

Afflusso

tangenziale DN 200

o DN 250

DN 200

DN 250

Coefficiente di permeabilità 0,50 conforme a DWA-M 153

Filtro

Filtro

Filtro

Larghezza maglie

Diametro

Spessore

Per le istruzioni sul montaggio, consultare il capitolo "05 RAUSIKKO HydroClean" a pagina 123 e seguenti
