04.02

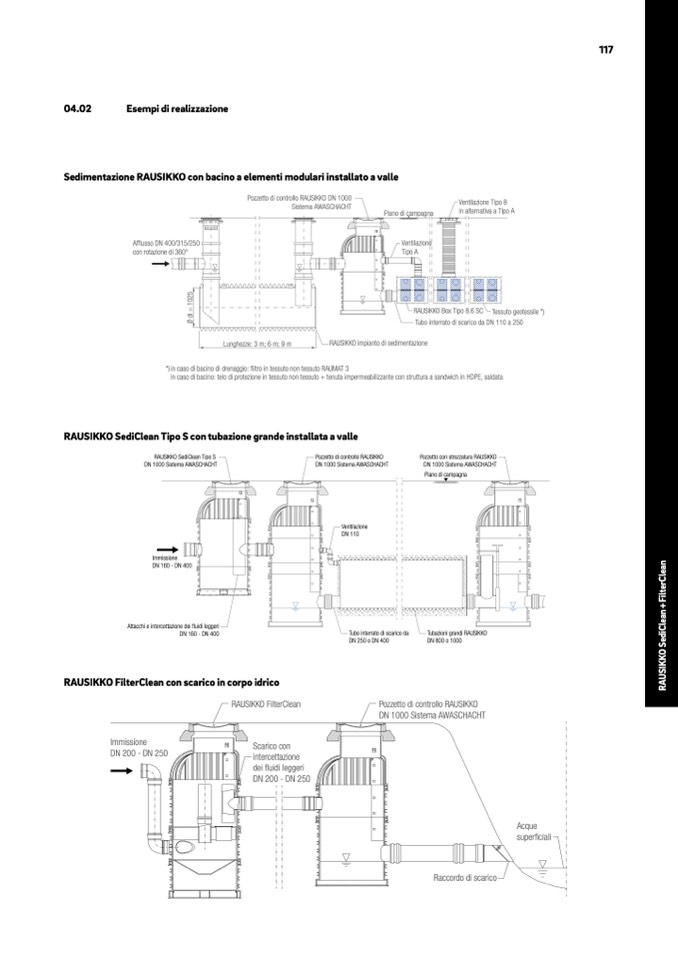

Esempi di realizzazione

Sedimentazione RAUSIKKO con bacino a elementi modulari installato a valle

Afflusso DN 400/315/250

con rotazione di 360°

Immissione

DN 200 - DN 250

Pozzetto di controllo RAUSIKKO DN 1000

Sistema AWASCHACHT

Piano di campagna

Ventilazione

Tipo A

Ventilazione Tipo B

in alternativa a Tipo A

Lunghezze: 3 m; 6 m; 9 m

RAUSIKKO Box Tipo 8.6 SC Tessuto geotessile *)

Tubo interrato di scarico da DN 110 a 250

RAUSIKKO impianto di sedimentazione

*) in caso di bacino di drenaggio: filtro in tessuto non tessuto RAUMAT 3

in caso di bacino: telo di protezione in tessuto non tessuto + tenuta impermeabilizzante con struttura a sandwich in HDPE, saldata

RAUSIKKO SediClean Tipo S con tubazione grande installata a valle

RAUSIKKO SediClean Tipo S

DN 1000 Sistema AWASCHACHT

Immissione

DN 160 - DN 400

Attacchi e intercettazione dei fluidi leggeri

DN 160 - DN 400

RAUSIKKO FilterClean con scarico in corpo idrico

Pozzetto di controllo RAUSIKKO

DN 1000 Sistema AWASCHACHT

Ventilazione

DN 110

Tubo interrato di scarico da

DN 250 o DN 400

Pozzetto con strozzatura RAUSIKKO

DN 1000 Sistema AWASCHACHT

Piano di campagna

RAUSIKKO FilterClean

Scarico con

intercettazione

dei fluidi leggeri

DN 200 - DN 250

Pozzetto di controllo RAUSIKKO

DN 1000 Sistema AWASCHACHT

Tubazioni grandi RAUSIKKO

DN 800 o 1000

Raccordo di scarico

Acque

superficiali

117
