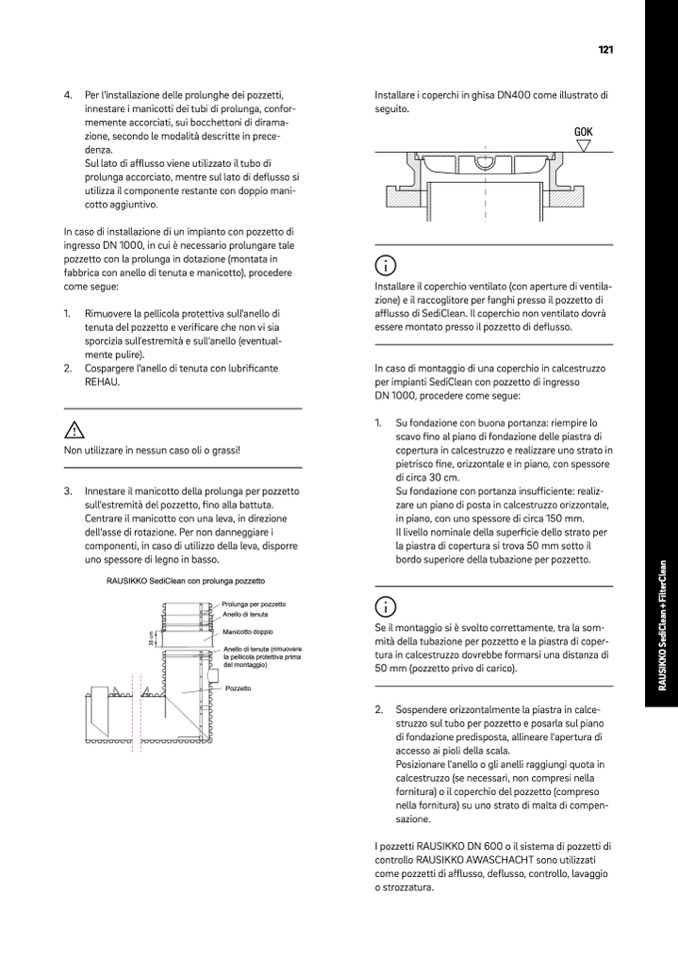

4. Per l'installazione delle prolunghe dei pozzetti,
innestare i manicotti dei tubi di prolunga, confor-
memente accorciati, sui bocchettoni di dirama-
zione, secondo le modalità descritte in prece-
denza.
Sul lato di afflusso viene utilizzato il tubo di
prolunga accorciato, mentre sul lato di deflusso si
utilizza il componente restante con doppio mani-
cotto aggiuntivo.
In caso di installazione di un impianto con pozzetto di
ingresso DN 1000, in cui è necessario prolungare tale
pozzetto con la prolunga in dotazione (montata in
fabbrica con anello di tenuta e manicotto), procedere
come segue:
1. Rimuovere la pellicola protettiva sull'anello di
tenuta del pozzetto e verificare che non vi sia
sporcizia sull'estremità e sull'anello (eventual-
mente pulire).
2. Cospargere l'anello di tenuta con lubrificante
REHAU.
Non utilizzare in nessun caso oli o grassi!
3. Innestare il manicotto della prolunga per pozzetto
sull'estremità del pozzetto, fino alla battuta.
Centrare il manicotto con una leva, in direzione
dell'asse di rotazione. Per non danneggiare i
componenti, in caso di utilizzo della leva, disporre
uno spessore di legno in basso.
RAUSIKKO SediClean con prolunga pozzetto
Prolunga per pozzetto
Anello di tenuta
Manicotto doppio
Anello di tenuta (rimuovere
la pellicola protettiva prima
del montaggio)
Pozzetto
Installare i coperchi in ghisa DN400 come illustrato di
seguito.
121
Zulauf
GOK
Leichtflüs
rückhaltu
Ablauf
Tauchrohr
In caso di montaggio di una coperchio in calcestruzzo
per impianti SediClean con pozzetto di ingresso
DN 1000, procedere come segue:
1. Su fondazione con buona portanza: riempire lo
Sandfang
scavo fino al piano di fondazione delle piastra di
copertura in calcestruzzo e realizzare uno strato in
pietrisco fine, orizzontale e in piano, con spessore
di circa 30 cm.
Su fondazione con portanza insufficiente: realiz-
zare un piano di posta in calcestruzzo orizzontale,
in piano, con uno spessore di circa 150 mm.
Il livello nominale della superficie dello strato per
la piastra di copertura si trova 50 mm sotto il
bordo superiore della tubazione per pozzetto.
Se il montaggio si è svolto correttamente, tra la som-
mità della tubazione per pozzetto e la piastra di coper-
tura in calcestruzzo dovrebbe formarsi una distanza di
50 mm (pozzetto privo di carico).
2. Sospendere orizzontalmente la piastra in calce-
struzzo sul tubo per pozzetto e posarla sul piano
di fondazione predisposta, allineare l'apertura di
accesso ai pioli della scala.
Posizionare l'anello o gli anelli raggiungi quota in
calcestruzzo (se necessari, non compresi nella
fornitura) o il coperchio del pozzetto (compreso
nella fornitura) su uno strato di malta di compen-
sazione.
I pozzetti RAUSIKKO DN 600 o il sistema di pozzetti di
controllo RAUSIKKO AWASCHACHT sono utilizzati
come pozzetti di afflusso, deflusso, controllo, lavaggio
o strozzatura.
Installare il coperchio ventilato (con aperture di ventila-
zione) e il raccoglitore per fanghi presso il pozzetto di
afflusso di SediClean. Il coperchio non ventilato dovrà
essere montato presso il pozzetto di deflusso.
