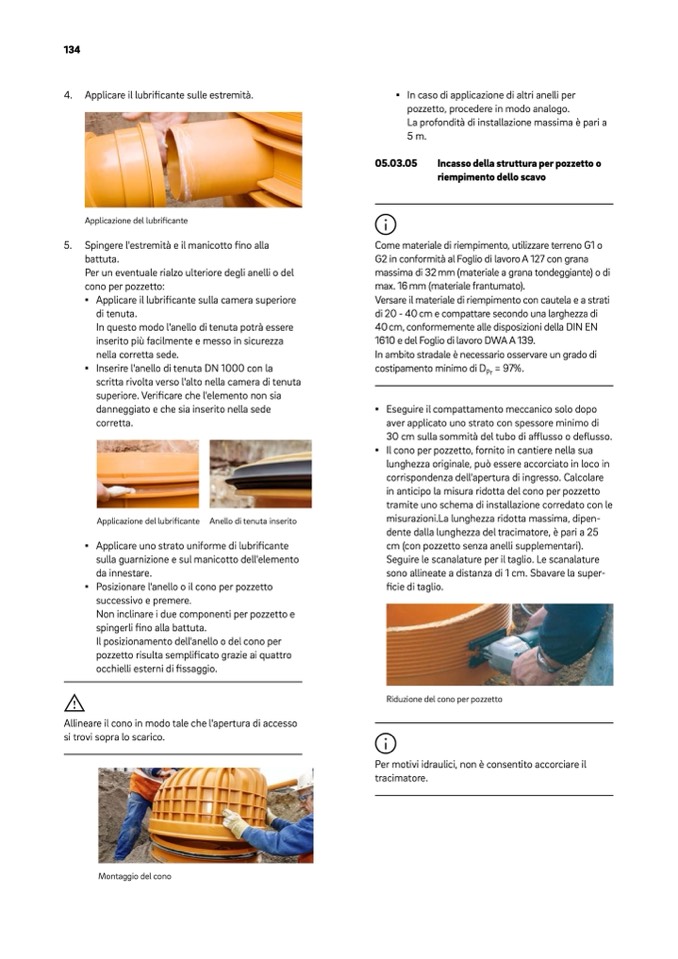

134
4. Applicare il lubrificante sulle estremità.
Applicazione del lubrificante
5. Spingere l'estremità e il manicotto fino alla
battuta.
Per un eventuale rialzo ulteriore degli anelli o del
cono per pozzetto:
▪ Applicare il lubrificante sulla camera superiore
di tenuta.
In questo modo l'anello di tenuta potr
à essere
inserito più facilmente e messo in sicurezza
nella corretta sede.
▪ Inserire l'anello di tenuta DN 1000 con la
scritta rivolta verso l'alto nella camera di tenuta
superiore. Verificare che l'elemento non sia
danneggiato e che sia inserito nella sede
corretta.
▪ In caso di applicazione di altri anelli per
pozzetto, procedere in modo analogo.
La profondità di installazione massima è pari a
5 m.
05.03.05
Incasso della struttura per pozzetto o
riempimento dello scavo
Come materiale di riempimento, utilizzare terreno G1 o
G2 in conformità al Foglio di lavoro A 127 con grana
massima di 32 mm (materiale a grana tondeggiante) o di
max. 16 mm (materiale frantumato).
Versare il materiale di riempimento con cautela e a strati
di 20 - 40 cm e compattare secondo una larghezza di
40 cm, conformemente alle disposizioni della DIN EN
1610 e del Foglio di lavoro DWA A 139.
In ambito stradale è necessario osservare un grado di
costipamento minimo di D
Pr
= 97%.
▪ Eseguire il compattamento meccanico solo dopo
aver applicato uno strato con spessore minimo di
30 cm sulla sommità del tubo di afflusso o deflusso.
▪ Il cono per pozzetto, fornito in cantiere nella sua
lunghezza originale, può essere accorciato in loco in
corrispondenza dell'apertura di ingresso. Calcolare
in anticipo la misura ridotta del cono per pozzetto
tramite uno schema di installazione corredato con le
misurazioni.La lunghezza ridotta massima, dipen-
dente dalla lunghezza del tracimatore, è pari a 25
cm (con pozzetto senza anelli supplementari).
Seguire le scanalature per il taglio. Le scanalature
sono allineate a distanza di 1 cm. Sbavare la super-
ficie di taglio.
Riduzione del cono per pozzetto
Per motivi idraulici, non è consentito accorciare il
tracimatore.
Applicazione del lubrificante
Anello di tenuta inserito
▪ Applicare uno strato uniforme di lubrificante
sulla guarnizione e sul manicotto dell'elemento
da innestare.
▪ Posizionare l'anello o il cono per pozzetto
successivo e premere.
Non inclinare i due componenti per pozzetto e
spingerli fino alla battuta.
Il posizionamento dell'anello o del cono per
pozzetto risulta semplificato grazie ai quattro
occhielli esterni di fissaggio.
Allineare il cono in modo tale che l'apertura di accesso
si trovi sopra lo scarico.
Montaggio del cono
