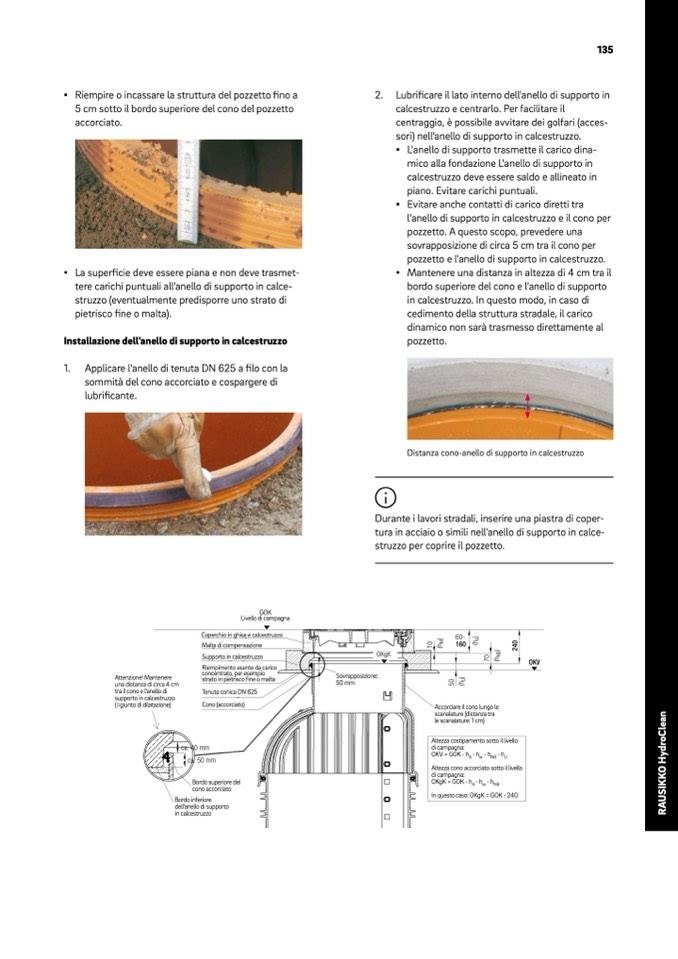

▪ Riempire o incassare la struttura del pozzetto fino a
5 cm sotto il bordo superiore del cono del pozzetto
accorciato.
▪ La superficie deve essere piana e non deve trasmet-
tere carichi puntuali all'anello di supporto in calce-
struzzo (eventualmente predisporre uno strato di
pietrisco fine o malta).
Installazione dell'anello di supporto in calcestruzzo
1. Applicare l'anello di tenuta DN 625 a filo con la
sommità del cono accorciato e cospargere di
lubrificante.
2. Lubrificare il lato interno dell'anello di supporto in
calcestruzzo e centrarlo. Per facilitare il
centraggio, è possibile avvitare dei golfari (acces-
sori) nell'anello di supporto in calcestruzzo.
▪ L'anello di supporto trasmette il carico dina-
mico alla fondazione L'anello di supporto in
calcestruzzo deve essere saldo e allineato in
piano. Evitare carichi puntuali.
▪ Evitare anche contatti di carico diretti tra
l'anello di supporto in calcestruzzo e il cono per
pozzetto. A questo scopo, prevedere una
sovrapposizione di circa 5 cm tra il cono per
pozzetto e l'anello di supporto in calcestruzzo.
▪ Mantenere una distanza in altezza di 4 cm tra il
bordo superiore del cono e l'anello di supporto
in calcestruzzo. In questo modo, in caso di
cedimento della struttura stradale, il carico
dinamico non sarà trasmesso direttamente al
pozzetto.
Distanza cono-anello di supporto in calcestruzzo
Durante i lavori stradali, inserire una piastra di coper-
tura in acciaio o simili nell'anello di supporto in calce-
struzzo per coprire il pozzetto.
Attenzione! Mantenere
una distanza di circa 4 cm
tra il cono e l'anello di
supporto in calcestruzzo
(=giunto di dilatazione)
GOK
Livello di campagna
Coperchio in ghisa e calcestruzzo
Malta di compensazione
Supporto in calcestruzzo
Riempimento esente da carico
concentrato, per esempio
strato in pietrisco fine o malta
Tenuta conica DN 625
Cono (accorciato)
Bordo superiore del
cono accorciato
Sovrapposizione:
50 mm
Bordo inferiore
dell'anello di supporto
in calcestruzzo
Accorciare il cono lungo le
scanalature (distanza tra
le scanalature: 1 cm)
Altezza costipamento sotto il livello
di campagna:
OKV=GOK-h
A
-h
M
-h
NB
-h
U
Altezza cono accorciato sotto il livello
di campagna:
OKgK = GOK - h
A
- h
M
- h
NB
In questo caso: OKgK = GOK - 240
