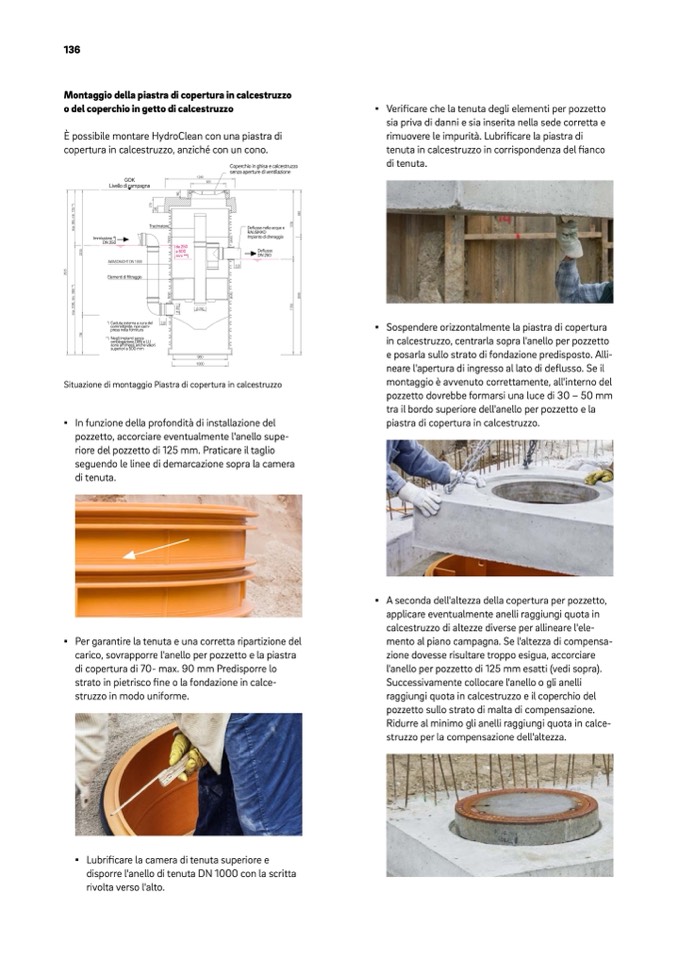

Montaggio della piastra di copertura in calcestruzzo

o del coperchio in getto di calcestruzzo

È possibile montare HydroClean con una piastra di

copertura in calcestruzzo, anziché con un cono.

▪ Verificare che la tenuta degli elementi per pozzetto

sia priva di danni e sia inserita nella sede corretta e

rimuovere le impurità. Lubrificare la piastra di

tenuta in calcestruzzo in corrispondenza del fianco

di tenuta.

▪ Sospendere orizzontalmente la piastra di copertura

in calcestruzzo, centrarla sopra l'anello per pozzetto

e posarla sullo strato di fondazione predisposto. Alli-

neare l'apertura di ingresso al lato di deflusso. Se il

montaggio è avvenuto correttamente, all'interno del

pozzetto dovrebbe formarsi una luce di 30 – 50 mm

tra il bordo superiore dell'anello per pozzetto e la

piastra di copertura in calcestruzzo.

▪ A seconda dell'altezza della copertura per pozzetto,

applicare eventualmente anelli raggiungi quota in

calcestruzzo di altezze diverse per allineare l'ele-

mento al piano campagna. Se l'altezza di compensa-

zione dovesse risultare troppo esigua, accorciare

l'anello per pozzetto di 125 mm esatti (vedi sopra).

Successivamente collocare l'anello o gli anelli

raggiungi quota in calcestruzzo e il coperchio del

pozzetto sullo strato di malta di compensazione.

Ridurre al minimo gli anelli raggiungi quota in calce-

struzzo per la compensazione dell'altezza.

GOK

Livello di campagna

Coperchio in ghisa e calcestruzzo

senza aperture di ventilazione

Deflusso nelle acque o

RAUSIKKO

Impianto di drenaggio

Deflusso

DN 250

Immissione *)

DN 250

Elementi di filtraggio

da 250

a 500

mm **)

Caduta esterna a cura del

committente, non com-

presa nella fornitura

Negli impianti senza

omologazione DIBt o LU

sono ammessi anche valori

superiori a 500 mm

Tracimatore

Situazione di montaggio Piastra di copertura in calcestruzzo

▪ In funzione della profondità di installazione del

pozzetto, accorciare eventualmente l'anello supe-

riore del pozzetto di 125 mm. Praticare il taglio

seguendo le linee di demarcazione sopra la camera

di tenuta.

▪ Per garantire la tenuta e una corretta ripartizione del

carico, sovrapporre l'anello per pozzetto e la piastra

di copertura di 70- max. 90 mm Predisporre lo

strato in pietrisco fine o la fondazione in calce-

struzzo in modo uniforme.

▪ Lubrificare la camera di tenuta superiore e

disporre l'anello di tenuta DN 1000 con la scritta

rivolta verso l'alto.
