Se il montaggio si è svolto correttamente, tra la som-

mità della tubazione per pozzetto e il lato interno della

piastra di copertura in calcestruzzo dovrebbe formarsi

una distanza di 50 mm (pozzetto privo di carico).

3. Sospendere orizzontalmente la piastra in calce-

struzzo sul tubo per pozzetto e collocarla sulla

fondazione, già predisposta.

4. Posizionare l'anello o gli anelli raggiungi quota in

calcestruzzo (se necessari, non compresi nella

fornitura) o il coperchio del pozzetto (compreso

nella fornitura) su uno strato di malta di compen-

sazione.

06.03.03

Montaggio HydroClean AF

Il sistema di filtraggio RAUSIKKO HydroClean è fornito

in cantiere come unità preinstallata predisposta per il

montaggio, all'interno di AWASCHACHT DN 1000.

Il pozzetto di filtraggio è fornito senza tubazione

saliente integrata. Per l'accesso al pozzetto, servirsi di

un treppiede per la sicurezza del personale e, eventual-

mente, di una scala trasportabile.

Preparazione del materiale di riporto

Predisporre il materiale di riporto per lo scavo del poz-

zetto in conformit

à a DIN EN 1610. La fondazione deve

essere piana e con una buona portanza. Realizzare un

piano di posa (es. magrone di fondazione) con spessore

minimo di 10 cm.

Preparazione del terreno

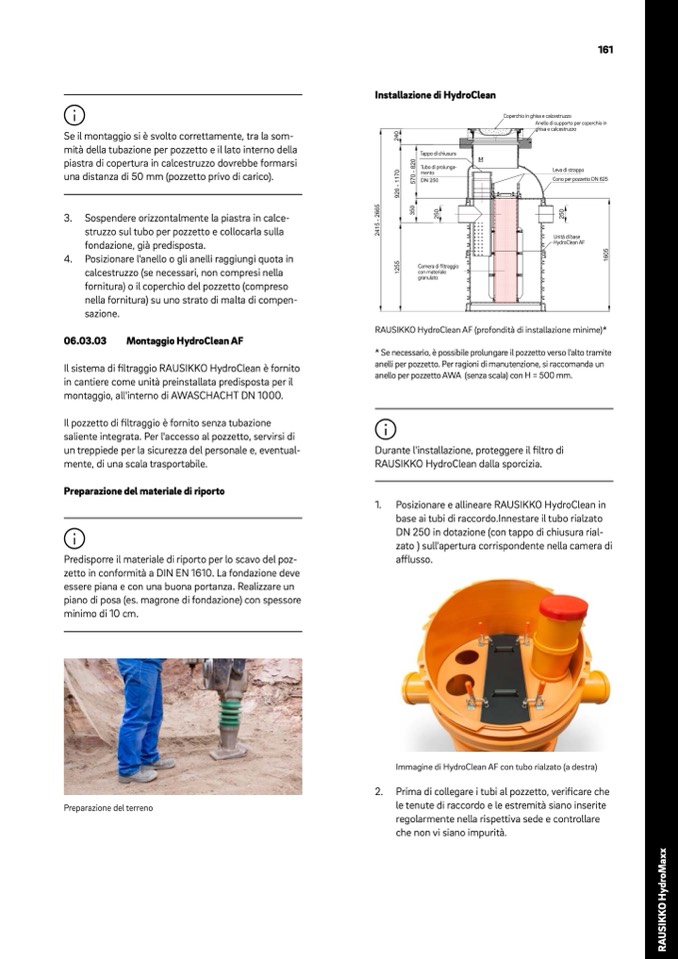

Installazione di HydroClean

Tappo di chiusura

Tubo di prolunga-

mento

Camera di filtraggio

con materiale

granulato

Coperchio in ghisa e calcestruzzo

Anello di supporto per coperchio in

ghisa e calcestruzzo

Leva di strappo

Cono per pozzetto DN 625

Unità di base

HydroClean AF

RAUSIKKO HydroClean AF (profondità di installazione minime)*

* Se necessario, è possibile prolungare il pozzetto verso l'alto tramite

anelli per pozzetto. Per ragioni di manutenzione, si raccomanda un

anello per pozzetto AWA (senza scala) con H = 500 mm.

Durante l'installazione, proteggere il filtro di

RAUSIKKO HydroClean dalla sporcizia.

1. Posizionare e allineare RAUSIKKO HydroClean in

base ai tubi di raccordo.Innestare il tubo rialzato

DN 250 in dotazione (con tappo di chiusura rial-

zato ) sull'apertura corrispondente nella camera di

afflusso.

Immagine di HydroClean AF con tubo rialzato (a destra)

2. Prima di collegare i tubi al pozzetto, verificare che

le tenute di raccordo e le estremità siano inserite

regolarmente nella rispettiva sede e controllare

che non vi siano impurità.
