26

02.01.02

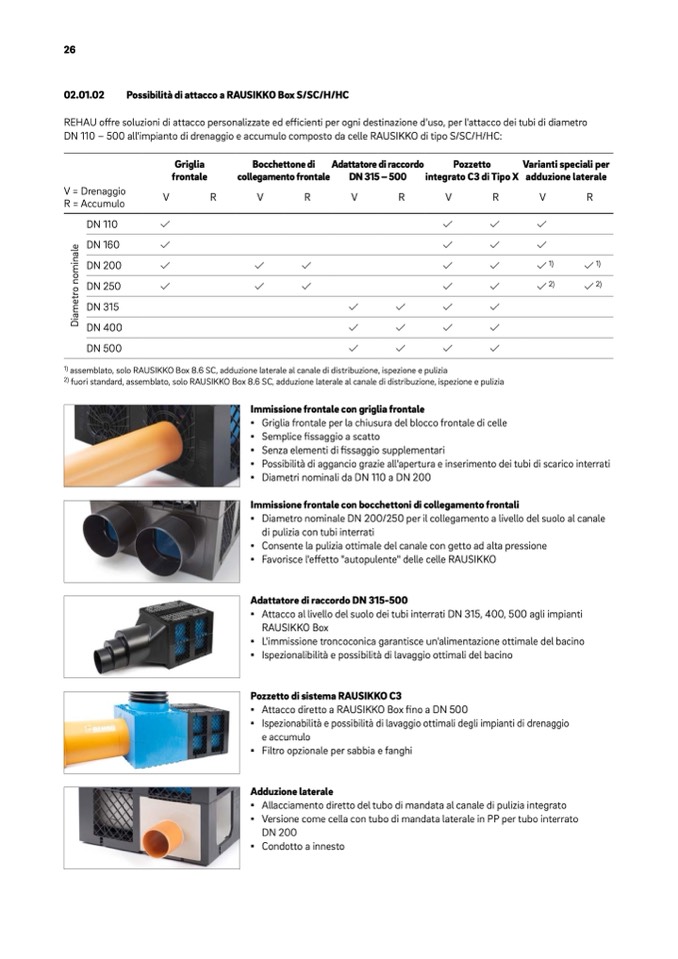

Possibilità di attacco a RAUSIKKO Box S/SC/H/HC

REHAU offre soluzioni di attacco personalizzate ed efficienti per ogni destinazione d'uso, per l'attacco dei tubi di diametro

DN 110 – 500 all'impianto di drenaggio e accumulo composto da celle RAUSIKKO di tipo S/SC/H/HC:

Griglia

Bocchettone di Adattatore di raccordo

Pozzetto

Varianti speciali per

frontale

collegamento frontale

DN 315 – 500

integrato C3 di Tipo X adduzione laterale

V

R

V

R

V

R

V

R

V

R

V = Drenaggio

R = Accumulo

DN 110

DN 160

DN 200

DN 250

DN 315

DN 400

DN 500

1)

assemblato, solo RAUSIKKO Box 8.6 SC, adduzione laterale al canale di distribuzione, ispezione e pulizia

2)

fuori standard, assemblato, solo RAUSIKKO Box 8.6 SC, adduzione laterale al canale di distribuzione, ispezione e pulizia

Immissione frontale con griglia frontale

1)

1)

2)

2)

▪ Griglia frontale per la chiusura del blocco frontale di celle

▪ Semplice fissaggio a scatto

▪ Senza elementi di fissaggio supplementari

▪ Possibilità di aggancio grazie all'apertura e inserimento dei tubi di scarico interrati

▪ Diametri nominali da DN 110 a DN 200

Immissione frontale con bocchettoni di collegamento frontali

▪ Diametro nominale DN 200/250 per il collegamento a livello del suolo al canale

di pulizia con tubi interrati

▪ Consente la pulizia ottimale del canale con getto ad alta pressione

▪ Favorisce l'effetto "autopulente" delle celle RAUSIKKO

Adattatore di raccordo DN 315-500

▪ Attacco al livello del suolo dei tubi interrati DN 315, 400, 500 agli impianti

RAUSIKKO Box

▪ L'immissione troncoconica garantisce un'alimentazione ottimale del bacino

▪ Ispezionalibilità e possibilità di lavaggio ottimali del bacino

Pozzetto di sistema RAUSIKKO C3

▪ Attacco diretto a RAUSIKKO Box fino a DN 500

▪ Ispezionabilità e possibilità di lavaggio ottimali degli impianti di drenaggio

e accumulo

▪ Filtro opzionale per sabbia e fanghi

Adduzione laterale

▪ Allacciamento diretto del tubo di mandata al canale di pulizia integrato

▪ Versione come cella con tubo di mandata laterale in PP per tubo interrato

DN 200

▪ Condotto a innesto
