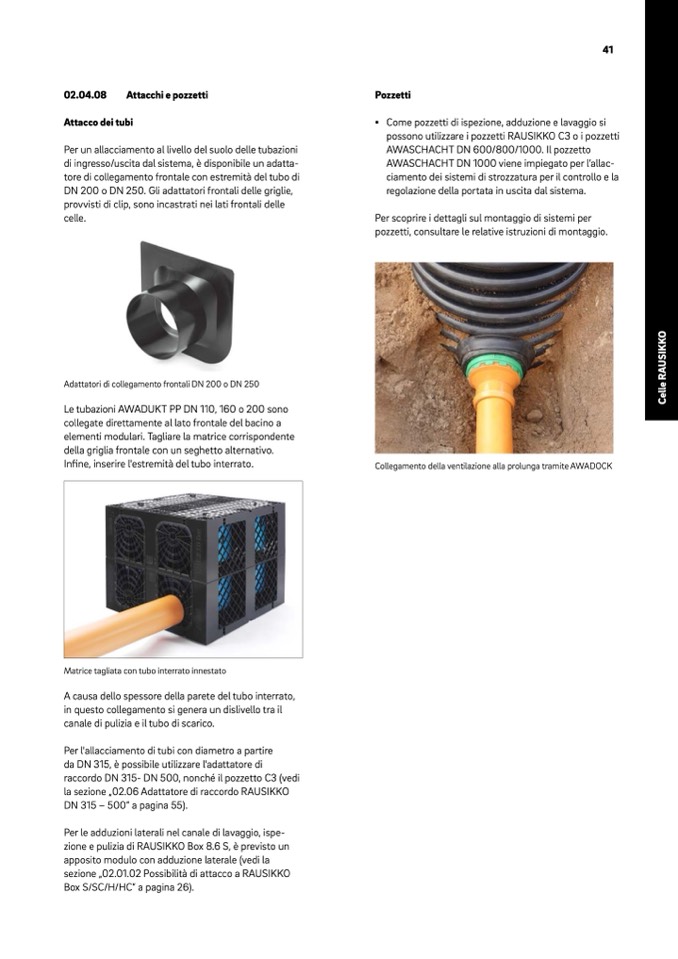

02.04.08

Attacchi e pozzetti

Attacco dei tubi

Per un allacciamento al livello del suolo delle tubazioni

di ingresso/uscita dal sistema, è disponibile un adatta-

tore di collegamento frontale con estremit

à del tubo di

DN 200 o DN 250. Gli adattatori frontali delle griglie,

provvisti di clip, sono incastrati nei lati frontali delle

celle.

Pozzetti

▪ Come pozzetti di ispezione, adduzione e lavaggio si

possono utilizzare i pozzetti RAUSIKKO C3 o i pozzetti

AWASCHACHT DN 600/800/1000. Il pozzetto

AWASCHACHT DN 1000 viene impiegato per l’allac-

ciamento dei sistemi di strozzatura per il controllo e la

regolazione della portata in uscita dal sistema.

Per scoprire i dettagli sul montaggio di sistemi per

pozzetti, consultare le relative istruzioni di montaggio.

Collegamento della ventilazione alla prolunga tramite AWADOCK

41

Adattatori di collegamento frontali DN 200 o DN 250

Le tubazioni AWADUKT PP DN 110, 160 o 200 sono

collegate direttamente al lato frontale del bacino a

elementi modulari. Tagliare la matrice corrispondente

della griglia frontale con un seghetto alternativo.

Infine, inserire l'estremità del tubo interrato.

Matrice tagliata con tubo interrato innestato

A causa dello spessore della parete del tubo interrato,

in questo collegamento si genera un dislivello tra il

canale di pulizia e il tubo di scarico.

Per l'allacciamento di tubi con diametro a partire

da DN 315, è possibile utilizzare l'adattatore di

raccordo DN 315- DN 500, nonché il pozzetto C3 (vedi

la sezione „02.06 Adattatore di raccordo RAUSIKKO

DN 315 – 500” a pagina 55).

Per le adduzioni laterali nel canale di lavaggio, ispe-

zione e pulizia di RAUSIKKO Box 8.6 S, è previsto un

apposito modulo con adduzione laterale (vedi la

sezione „02.01.02 Possibilità di attacco a RAUSIKKO

Box S/SC/H/HC” a pagina 26).
