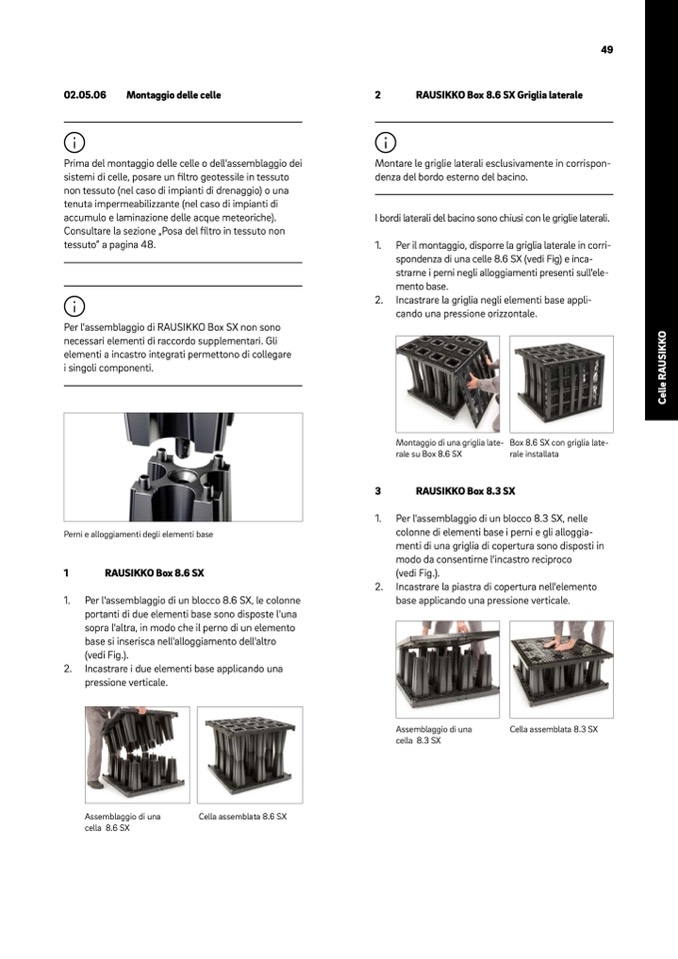

02.05.06

Montaggio delle celle

Prima del montaggio delle celle o dell'assemblaggio dei

sistemi di celle, posare un filtro geotessile in tessuto

non tessuto (nel caso di impianti di drenaggio) o una

tenuta impermeabilizzante (nel caso di impianti di

accumulo e laminazione delle acque meteoriche).

Consultare la sezione „Posa del filtro in tessuto non

tessuto” a pagina 48.

Per l'assemblaggio di RAUSIKKO Box SX non sono

necessari elementi di raccordo supplementari. Gli

elementi a incastro integrati permettono di collegare

i singoli componenti.

Perni e alloggiamenti degli elementi base

2

RAUSIKKO Box 8.6 SX Griglia laterale

Montare le griglie laterali esclusivamente in corrispon-

denza del bordo esterno del bacino.

I bordi laterali del bacino sono chiusi con le griglie laterali.

1. Per il montaggio, disporre la griglia laterale in corri-

spondenza di una celle 8.6 SX (vedi Fig) e inca-

strarne i perni negli alloggiamenti presenti sull'ele-

mento base.

2. Incastrare la griglia negli elementi base appli-

cando una pressione orizzontale.

49

1

1.

2.

RAUSIKKO Box 8.6 SX

Per l'assemblaggio di un blocco 8.6 SX, le colonne

portanti di due elementi base sono disposte l'una

sopra l'altra, in modo che il perno di un elemento

base si inserisca nell'alloggiamento dell'altro

(vedi Fig.).

Incastrare i due elementi base applicando una

pressione verticale.

Assemblaggio di una

Cella assemblata 8.6 SX

cella 8.6 SX

3

RAUSIKKO Box 8.3 SX

1. Per l'assemblaggio di un blocco 8.3 SX, nelle

colonne di elementi base i perni e gli alloggia-

menti di una griglia di copertura sono disposti in

modo da consentirne l'incastro reciproco

(vedi Fig.).

2. Incastrare la piastra di copertura nell'elemento

base applicando una pressione verticale.

Montaggio di una griglia late-

rale su Box 8.6 SX

Box 8.6 SX con griglia late-

rale installata

Assemblaggio di una

cella 8.3 SX

Cella assemblata 8.3 SX
