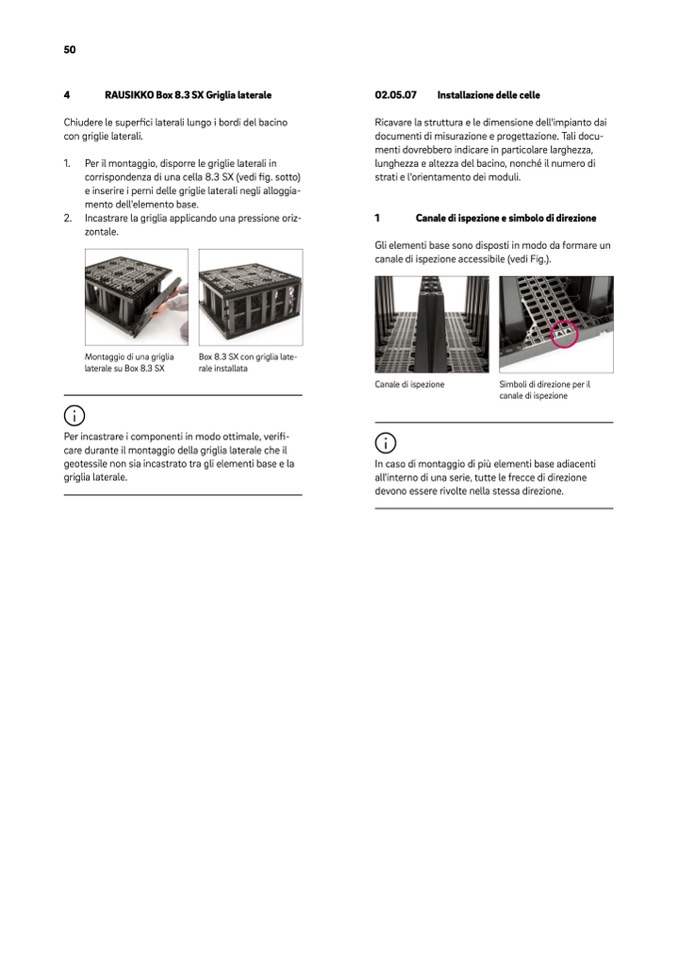

50

4

RAUSIKKO Box 8.3 SX Griglia laterale

Chiudere le superfici laterali lungo i bordi del bacino

con griglie laterali.

1. Per il montaggio, disporre le griglie laterali in

corrispondenza di una cella 8.3 SX (vedi fig. sotto)

e inserire i perni delle griglie laterali negli alloggia-

mento dell'elemento base.

2. Incastrare la griglia applicando una pressione oriz-

zontale.

02.05.07

Installazione delle celle

Ricavare la struttura e le dimensione dell'impianto dai

documenti di misurazione e progettazione. Tali docu-

menti dovrebbero indicare in particolare larghezza,

lunghezza e altezza del bacino, nonché il numero di

strati e l'orientamento dei moduli.

1

Canale di ispezione e simbolo di direzione

Gli elementi base sono disposti in modo da formare un

canale di ispezione accessibile (vedi Fig.).

Montaggio di una griglia

laterale su Box 8.3 SX

Box 8.3 SX con griglia late-

rale installata

Canale di ispezione

Simboli di direzione per il

canale di ispezione

Per incastrare i componenti in modo ottimale, veri

fi-

care durante il montaggio della griglia laterale che il

geotessile non sia incastrato tra gli elementi base e la

griglia laterale.

In caso di montaggio di più elementi base adiacenti

all'interno di una serie, tutte le frecce di direzione

devono essere rivolte nella stessa direzione.
