2

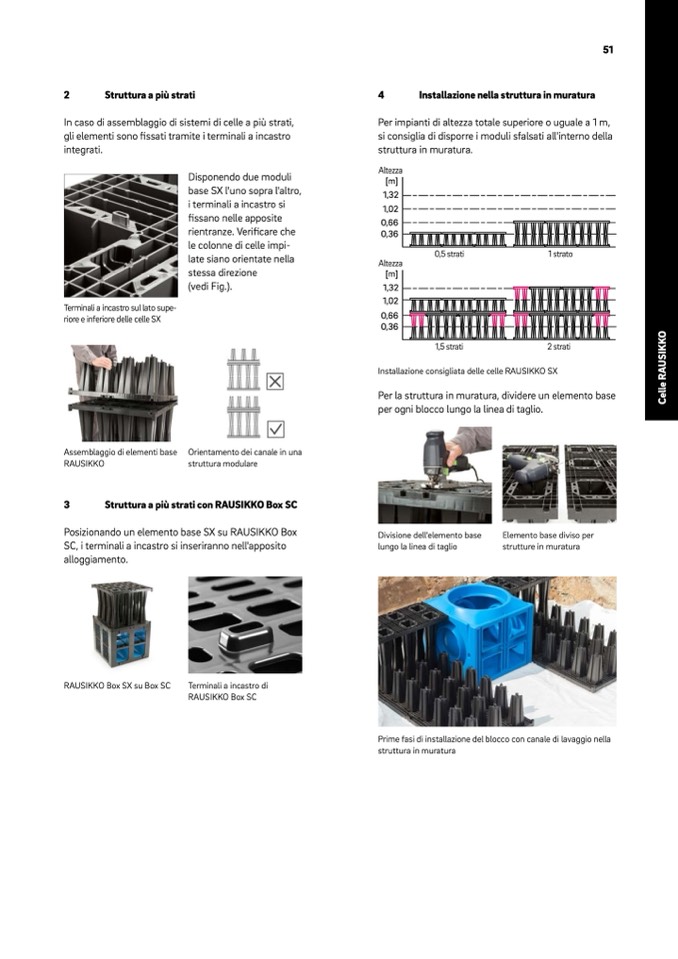

Struttura a più strati

In caso di assemblaggio di sistemi di celle a più strati,

gli elementi sono

fissati tramite i terminali a incastro

integrati.

4

Installazione nella struttura in muratura

Per impianti di altezza totale superiore o uguale a 1 m,

si consiglia di disporre i moduli sfalsati all'interno della

struttura in muratura.

Terminali a incastro sul lato supe-

riore e inferiore delle celle SX

Assemblaggio di elementi base

RAUSIKKO

1,32

1,02

0,66

0,36

Installazione consigliata delle celle RAUSIKKO SX

Per la struttura in muratura, dividere un elemento base

per ogni blocco lungo la linea di taglio.

3

Struttura a più strati con RAUSIKKO Box SC

Posizionando un elemento base SX su RAUSIKKO Box

SC, i terminali a incastro si inseriranno nell'apposito

alloggiamento.

RAUSIKKO Box SX su Box SC

Terminali a incastro di

RAUSIKKO Box SC

Divisione dell'elemento base

lungo la linea di taglio

Elemento base diviso per

strutture in muratura

Disponendo due moduli

base SX l'uno sopra l'altro,

i terminali a incastro si

fissano nelle apposite

rientranze. Verificare che

le colonne di celle impi-

late siano orientate nella

stessa direzione

(vedi Fig.).

Orientamento dei canale in una

struttura modulare

Höhe

[m]

Altezza

1,32

1,02

0,66

0,36

Altezza

0,5 Lagen

1 Lage

Höhe

[m]

0,5 strati

1 strato

1,5 strati

2 strati

1,5 Lagen

2 Lagen

Prime fasi di installazione del blocco con canale di lavaggio nella

struttura in muratura
