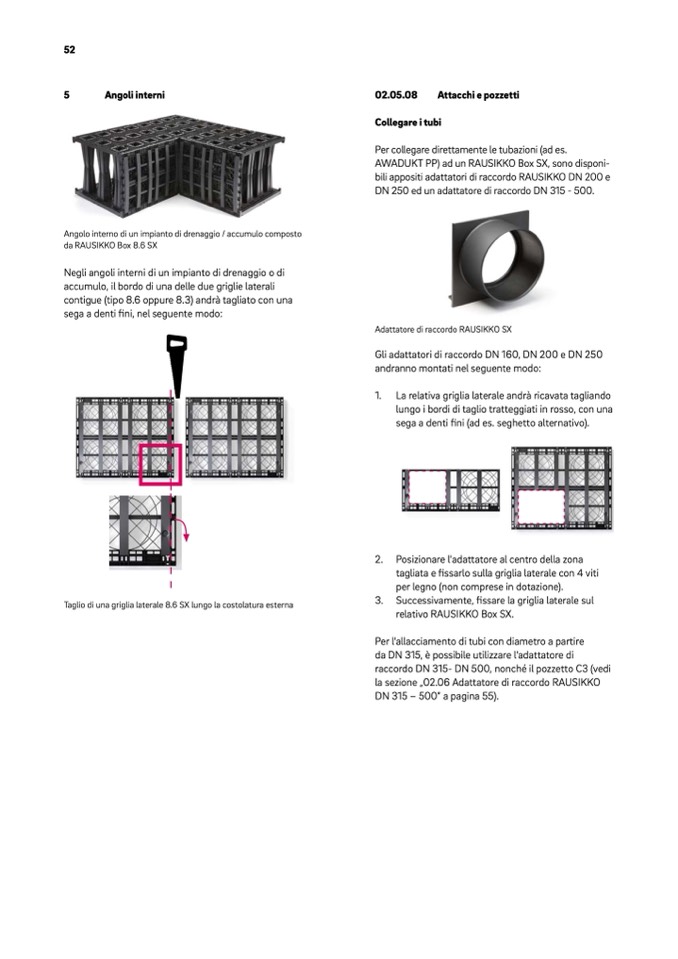

52

5

Angoli interni

Angolo interno di un impianto di drenaggio / accumulo composto

da RAUSIKKO Box 8.6 SX

Negli angoli interni di un impianto di drenaggio o di

accumulo, il bordo di una delle due griglie laterali

contigue (tipo 8.6 oppure 8.3) andr

à tagliato con una

sega a denti fini, nel seguente modo:

02.05.08

Attacchi e pozzetti

Collegare i tubi

Per collegare direttamente le tubazioni (ad es.

AWADUKT PP) ad un RAUSIKKO Box SX, sono disponi-

bili appositi adattatori di raccordo RAUSIKKO DN 200 e

DN 250 ed un adattatore di raccordo DN 315 - 500.

Adattatore di raccordo RAUSIKKO SX

Gli adattatori di raccordo DN 160, DN 200 e DN 250

andranno montati nel seguente modo:

1. La relativa griglia laterale andrà ricavata tagliando

lungo i bordi di taglio tratteggiati in rosso, con una

sega a denti fini (ad es. seghetto alternativo).

2. Posizionare l'adattatore al centro della zona

tagliata e fissarlo sulla griglia laterale con 4 viti

per legno (non comprese in dotazione).

3. Successivamente, fissare la griglia laterale sul

relativo RAUSIKKO Box SX.

Per l'allacciamento di tubi con diametro a partire

da DN 315, è possibile utilizzare l'adattatore di

raccordo DN 315- DN 500, nonché il pozzetto C3 (vedi

la sezione „02.06 Adattatore di raccordo RAUSIKKO

DN 315 – 500” a pagina 55).

Taglio di una griglia laterale 8.6 SX lungo la costolatura esterna
