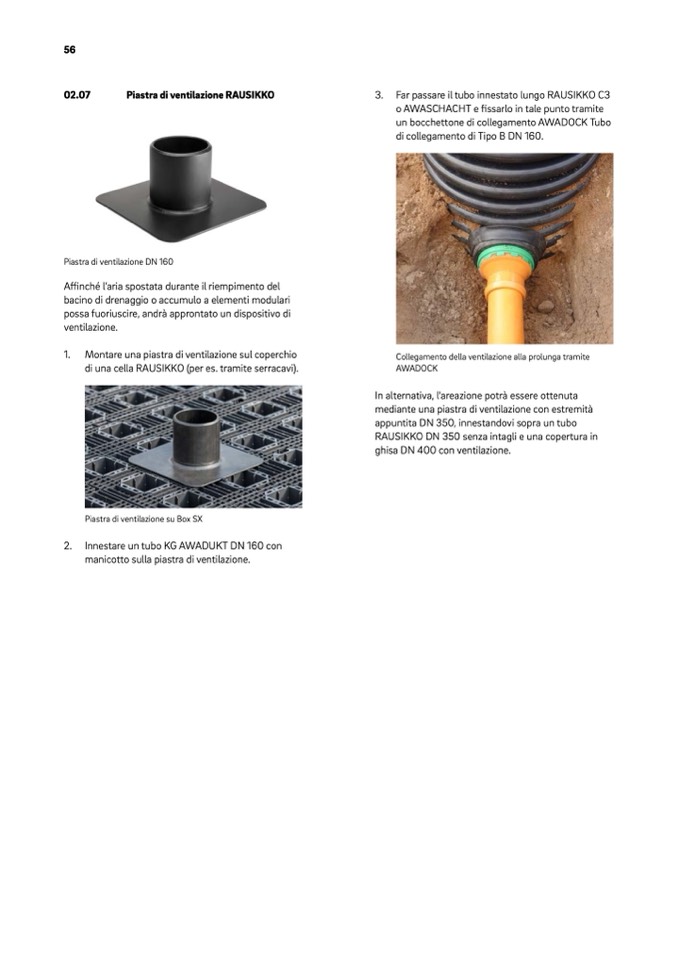

56

02.07

Piastra di ventilazione RAUSIKKO

Piastra di ventilazione DN 160

Affinché l’aria spostata durante il riempimento del

bacino di drenaggio o accumulo a elementi modulari

possa fuoriuscire, andrà approntato un dispositivo di

ventilazione.

1. Montare una piastra di ventilazione sul coperchio

di una cella RAUSIKKO (per es. tramite serracavi).

Piastra di ventilazione su Box SX

2. Innestare un tubo KG AWADUKT DN 160 con

manicotto sulla piastra di ventilazione.

3. Far passare il tubo innestato lungo RAUSIKKO C3

o AWASCHACHT e fissarlo in tale punto tramite

un bocchettone di collegamento AWADOCK Tubo

di collegamento di Tipo B DN 160.

Collegamento della ventilazione alla prolunga tramite

AWADOCK

In alternativa, l'areazione potrà essere ottenuta

mediante una piastra di ventilazione con estremità

appuntita DN 350, innestandovi sopra un tubo

RAUSIKKO DN 350 senza intagli e una copertura in

ghisa DN 400 con ventilazione.
