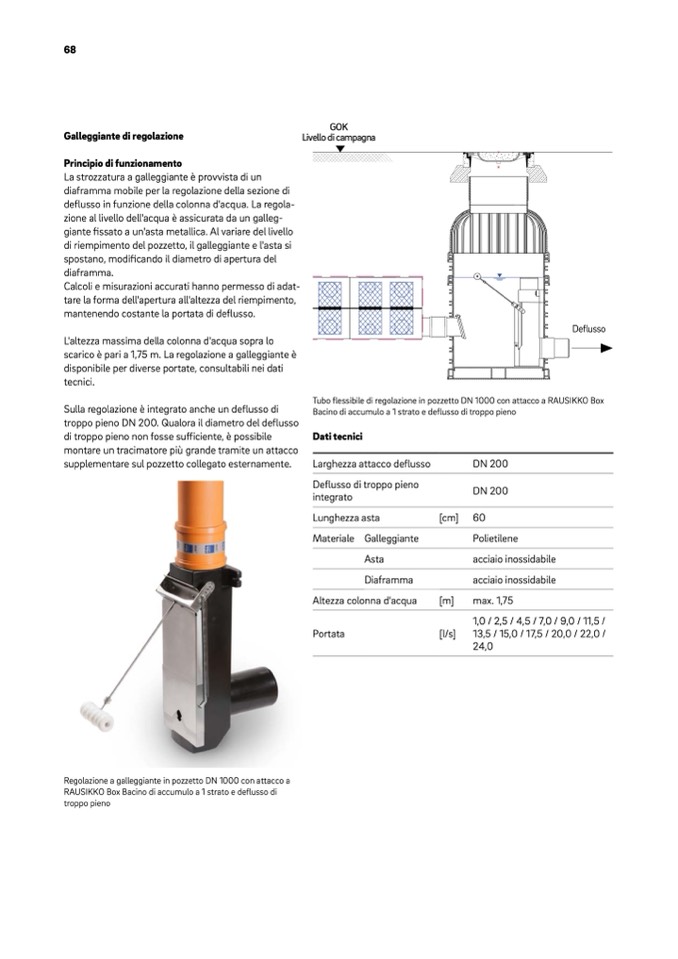

Galleggiante di regolazione

Principio di funzionamento

La strozzatura a galleggiante è provvista di un

diaframma mobile per la regolazione della sezione di

deflusso in funzione della colonna d'acqua. La regola-

zione al livello dell'acqua è assicurata da un galleg-

giante fissato a un'asta metallica. Al variare del livello

di riempimento del pozzetto, il galleggiante e l'asta si

spostano, modificando il diametro di apertura del

diaframma.

Calcoli e misurazioni accurati hanno permesso di adat-

tare la forma dell'apertura all'altezza del riempimento,

mantenendo costante la portata di deflusso.

L'altezza massima della colonna d'acqua sopra lo

scarico è pari a 1,75 m. La regolazione a galleggiante è

disponibile per diverse portate, consultabili nei dati

tecnici.

Sulla regolazione è integrato anche un de

flusso di

troppo pieno DN 200. Qualora il diametro del deflusso

di troppo pieno non fosse sufficiente, è possibile

montare un tracimatore più grande tramite un attacco

supplementare sul pozzetto collegato esternamente.

GOK

Livello di campagna

Regolazione a galleggiante in pozzetto DN 1000 con attacco a

RAUSIKKO Box Bacino di accumulo a 1 strato e deflusso di

troppo pieno

GOK

Tubo flessibile di regolazione in pozzetto DN 1000 con attacco a RAUSIKKO Box

Bacino di accumulo a 1 strato e deflusso di troppo pieno

Dati tecnici

Larghezza attacco deflusso

Deflusso di troppo pieno

integrato

Lunghezza asta

[cm]

Materiale Galleggiante

DN 200

DN 200

60

Polietilene

Asta

acciaio inossidabile

Diaframma

Altezza colonna d'acqua

[m]

Portata

[l/s]

acciaio inossidabile

max. 1,75

1,0 / 2,5 / 4,5 / 7,0 / 9,0 / 11,5 /

13,5 / 15,0 / 17,5 / 20,0 / 22,0 /

24,0

Deflusso

Ablauf
