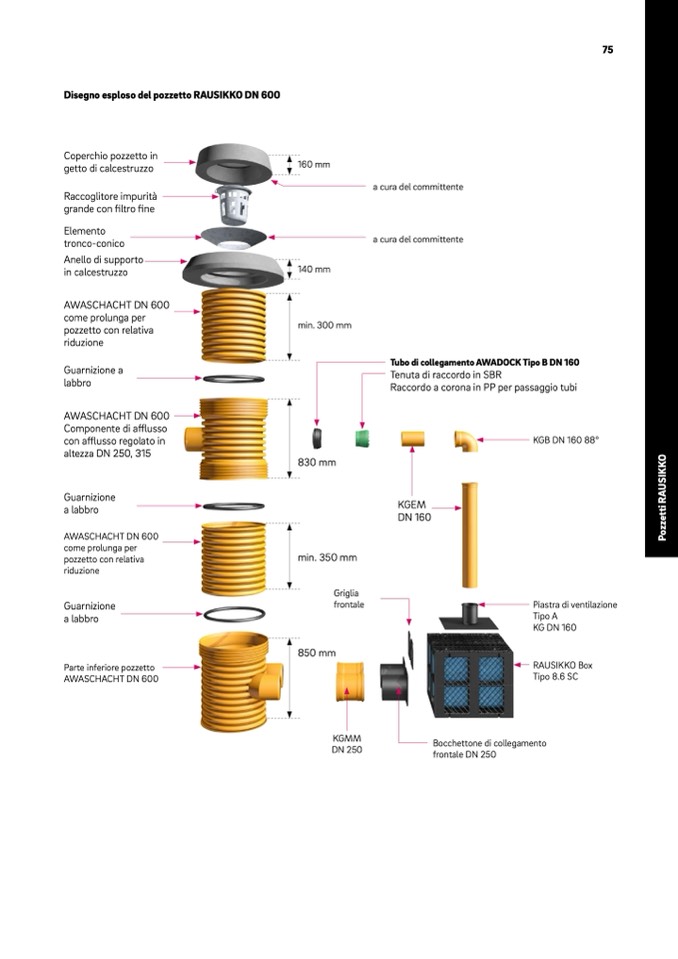

Disegno esploso del pozzetto RAUSIKKO DN 600

Coperchio pozzetto in

getto di calcestruzzo

Raccoglitore impurità

grande con filtro

fine

Elemento

tronco-conico

Anello di supporto

in calcestruzzo

AWASCHACHT DN 600

come prolunga per

pozzetto con relativa

riduzione

Guarnizione a

labbro

AWASCHACHT DN 600

Componente di a

fflusso

con afflusso regolato in

altezza DN 250, 315

Guarnizione

a labbro

AWASCHACHT DN 600

come prolunga per

pozzetto con relativa

riduzione

Guarnizione

a labbro

Parte inferiore pozzetto

AWASCHACHT DN 600

160 mm

140 mm

min. 300 mm

830 mm

min. 350 mm

Griglia

frontale

850 mm

KGMM

DN 250

a cura del committente

a cura del committente

Tubo di collegamento AWADOCK Tipo B DN 160

Tenuta di raccordo in SBR

Raccordo a corona in PP per passaggio tubi

75

KGEM

DN 160

KGB DN 160 88°

Piastra di ventilazione

Tipo A

KG DN 160

RAUSIKKO Box

Tipo 8.6 SC

Bocchettone di collegamento

frontale DN 250
