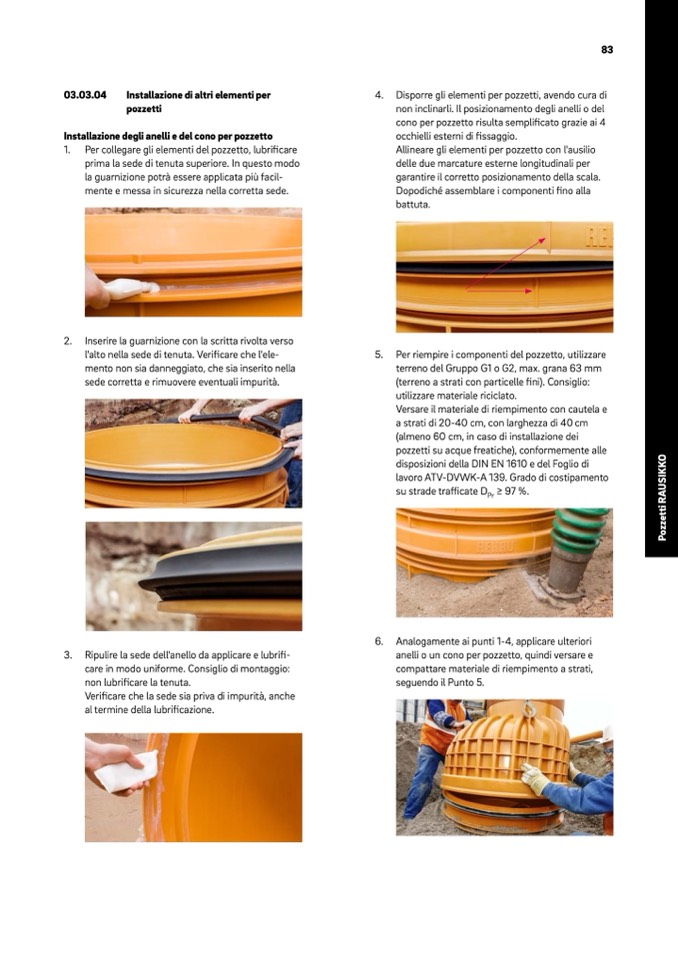

03.03.04

Installazione di altri elementi per

pozzetti

Installazione degli anelli e del cono per pozzetto

1. Per collegare gli elementi del pozzetto, lubri

ficare

prima la sede di tenuta superiore. In questo modo

la guarnizione potrà essere applicata più facil-

mente e messa in sicurezza nella corretta sede.

2. Inserire la guarnizione con la scritta rivolta verso

l'alto nella sede di tenuta. Verificare che l'ele-

mento non sia danneggiato, che sia inserito nella

sede corretta e rimuovere eventuali impurità.

4. Disporre gli elementi per pozzetti, avendo cura di

non inclinarli. Il posizionamento degli anelli o del

cono per pozzetto risulta semplificato grazie ai 4

occhielli esterni di fissaggio.

Allineare gli elementi per pozzetto con l'ausilio

delle due marcature esterne longitudinali per

garantire il corretto posizionamento della scala.

Dopodiché assemblare i componenti fino alla

battuta.

5. Per riempire i componenti del pozzetto, utilizzare

terreno del Gruppo G1 o G2, max. grana 63 mm

(terreno a strati con particelle fini). Consiglio:

utilizzare materiale riciclato.

Versare il materiale di riempimento con cautela e

a strati di 20-40 cm, con larghezza di 40 cm

(almeno 60 cm, in caso di installazione dei

pozzetti su acque freatiche), conformemente alle

disposizioni della DIN EN 1610 e del Foglio di

lavoro ATV-DVWK-A 139. Grado di costipamento

su strade trafficate D

Pr

≥ 97 %.

6. Analogamente ai punti 1-4, applicare ulteriori

anelli o un cono per pozzetto, quindi versare e

compattare materiale di riempimento a strati,

seguendo il Punto 5.

83

3. Ripulire la sede dell'anello da applicare e lubrifi-

care in modo uniforme. Consiglio di montaggio:

non lubrificare la tenuta.

Verificare che la sede sia priva di impurit

à, anche

al termine della lubrificazione.
