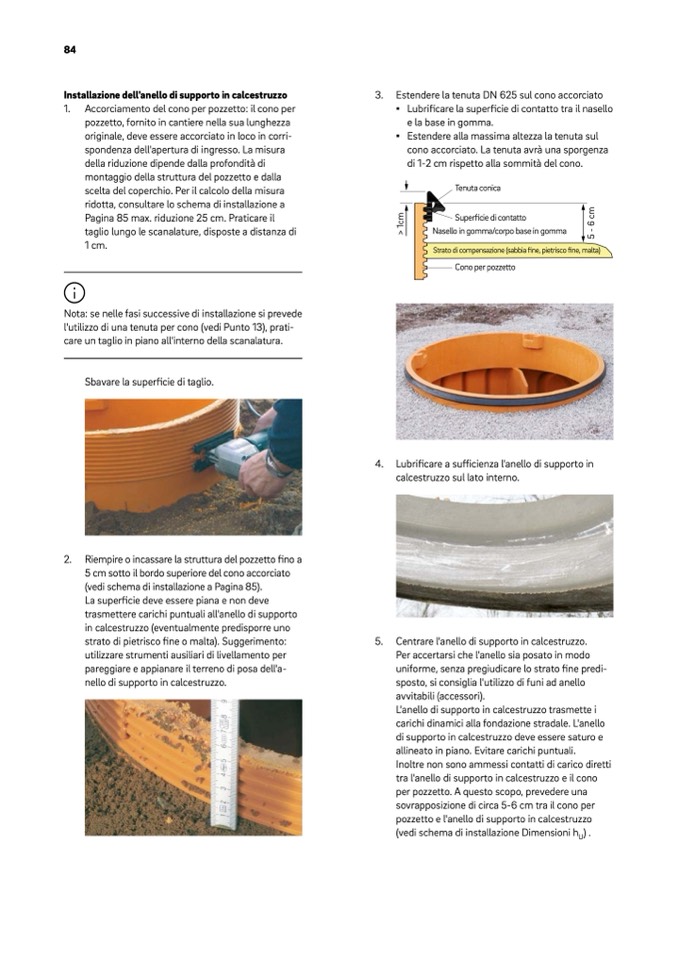

Installazione dell'anello di supporto in calcestruzzo

1. Accorciamento del cono per pozzetto: il cono per

pozzetto, fornito in cantiere nella sua lunghezza

originale, deve essere accorciato in loco in corri-

spondenza dell'apertura di ingresso. La misura

della riduzione dipende dalla profondit

à di

montaggio della struttura del pozzetto e dalla

scelta del coperchio. Per il calcolo della misura

ridotta, consultare lo schema di installazione a

Pagina 85 max. riduzione 25 cm. Praticare il

taglio lungo le scanalature, disposte a distanza di

1 cm.

Nota: se nelle fasi successive di installazione si prevede

l'utilizzo di una tenuta per cono (vedi Punto 13), prati-

care un taglio in piano all'interno della scanalatura.

Sbavare la superficie di taglio.

2. Riempire o incassare la struttura del pozzetto fino a

5 cm sotto il bordo superiore del cono accorciato

(vedi schema di installazione a Pagina 85).

La superficie deve essere piana e non deve

trasmettere carichi puntuali all'anello di supporto

in calcestruzzo (eventualmente predisporre uno

strato di pietrisco fine o malta). Suggerimento:

utilizzare strumenti ausiliari di livellamento per

pareggiare e appianare il terreno di posa dell'a-

nello di supporto in calcestruzzo.

3. Estendere la tenuta DN 625 sul cono accorciato

▪

▪

Lubrificare la superficie di contatto tra il nasello

e la base in gomma.

Estendere alla massima altezza la tenuta sul

cono accorciato. La tenuta avrà una sporgenza

di 1-2 cm rispetto alla sommità del cono.

Tenuta conica

Konusdichtung

ASutrsagtoledichomsspcehniscahziton(Fee(sianbsbaianfidn,eF,epientsripscliottfi,nMe, ömratletal)

Cono per pozzetto

Superficie di contatto

Kontaktfläche

NaselloGinumgomimnas/ceo/rGpuombamseiginrugnomdkmöarper

Schachtkonus

4. Lubrificare a sufficienza l'anello di supporto in

calcestruzzo sul lato interno.

5. Centrare l'anello di supporto in calcestruzzo.

Per accertarsi che l'anello sia posato in modo

uniforme, senza pregiudicare lo strato fine predi-

sposto, si consiglia l'utilizzo di funi ad anello

avvitabili (accessori).

L'anello di supporto in calcestruzzo trasmette i

carichi dinamici alla fondazione stradale. L'anello

di supporto in calcestruzzo deve essere saturo e

allineato in piano. Evitare carichi puntuali.

Inoltre non sono ammessi contatti di carico diretti

tra l'anello di supporto in calcestruzzo e il cono

per pozzetto. A questo scopo, prevedere una

sovrapposizione di circa 5-6 cm tra il cono per

pozzetto e l'anello di supporto in calcestruzzo

(vedi schema di installazione Dimensioni h

U

) .

>

1

c

m

5

-

6

c

m
