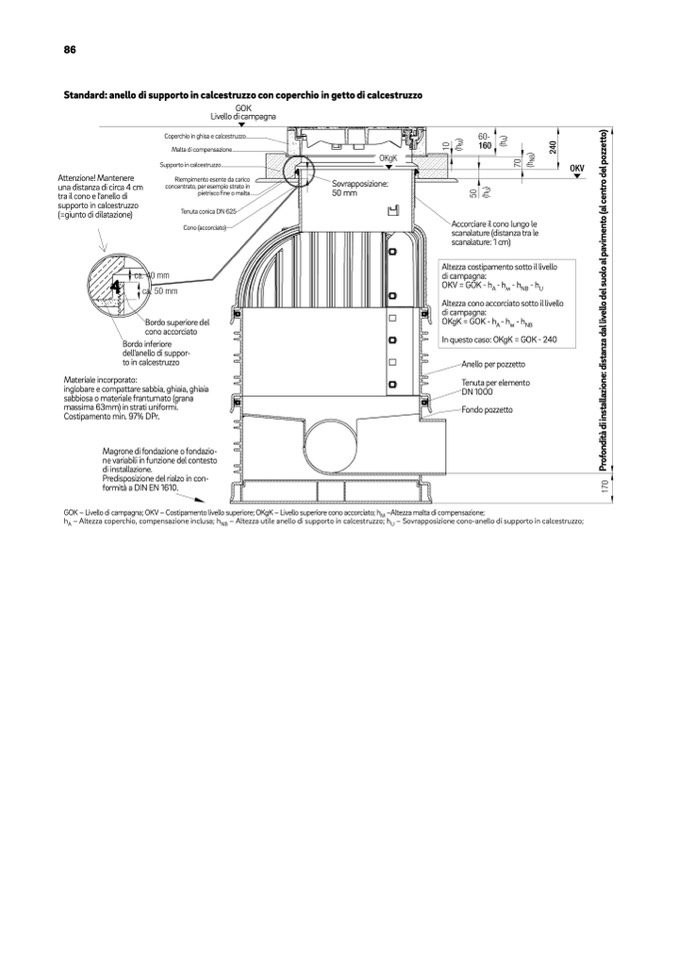

Standard: anello di supporto in calcestruzzo con coperchio in getto di calcestruzzo
P
r
o
f
o
n
d
i
t
a
̀
d
i
i
n
s
t
a
l
l
a
z
i
o
n
e
:
d
i
s
t
a
n
z
a
d
a
l
l
i
v
e
l
l
o
d
e
l
s
u
o
l
o
a
l
p
a
v
i
m
e
n
t
o
(
a
l
c
e
n
t
r
o
d
e
l
p
o
z
z
e
t
t
o
)
Attenzione! Mantenere
una distanza di circa 4 cm
tra il cono e l'anello di
supporto in calcestruzzo
(=giunto di dilatazione)
GOK
Livello di campagna
Coperchio in ghisa e calcestruzzo
Malta di compensazione
Supporto in calcestruzzo
Riempimento esente da carico
concentrato, per esempio strato in
pietrisco fine o malta
Tenuta conica DN 625
Cono (accorciato)
Bordo superiore del
cono accorciato
Sovrapposizione:
50 mm
Bordo inferiore
dell'anello di suppor-
to in calcestruzzo
Materiale incorporato:
inglobare e compattare sabbia, ghiaia, ghiaia
sabbiosa o material6e3frantumato (grana
massima 63mm) in strati uniformi.
Costipamento min. 97% DPr.
Magrone di fondazione o fondazio-
ne variabili in funzione del contesto
di installazione.
Predisposizione del rialzo in con-
formità a DIN EN 1610.
Accorciare il cono lungo le
scanalature (distanza tra le
scanalature: 1 cm)
Altezza costipamento sotto il livello
di campagna:
OKV=GOK-h
A
-h
M
-h
NB
-h
U
Altezza cono accorciato sotto il livello
di campagna:
OKgK=GOK-h
A
-h
M
-h
NB
In questo caso: OKgK = GOK - 240
Anello per pozzetto
Tenuta per elemento
DN 1000
Fondo pozzetto
GOK – Livello di campagna; OKV – Costipamento livello superiore; OKgK – Livello superiore cono accorciato; h
M
–Altezza malta di compensazione;
h
A
– Altezza coperchio, compensazione inclusa; h
NB
– Altezza utile anello di supporto in calcestruzzo; h
U
– Sovrapposizione cono-anello di supporto in calcestruzzo;
