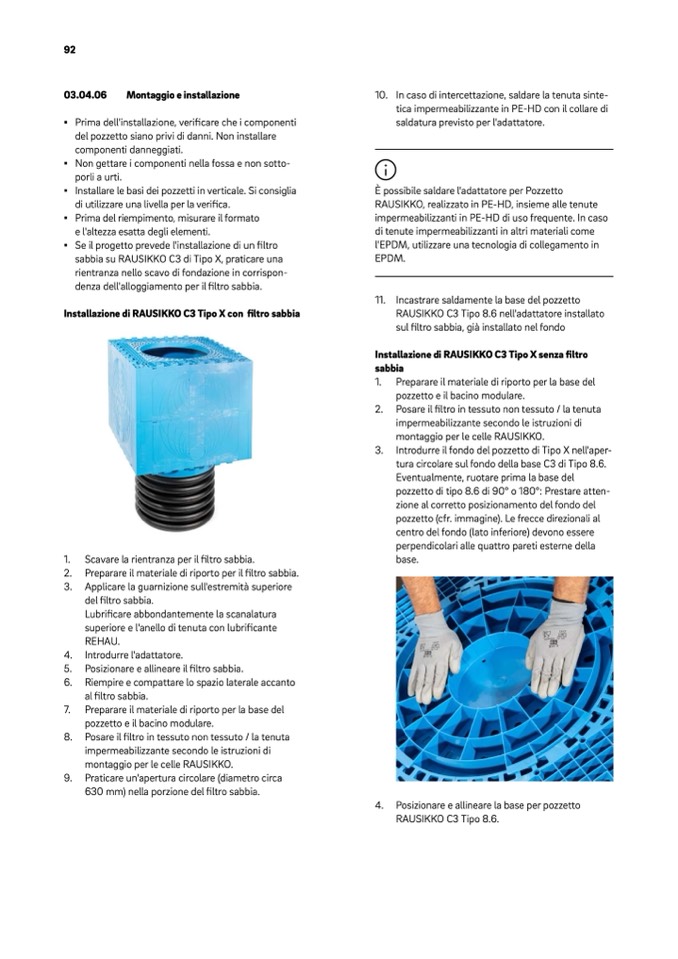

92
03.04.06
Montaggio e installazione
▪ Prima dell'installazione, verificare che i componenti
del pozzetto siano privi di danni. Non installare
componenti danneggiati.
▪ Non gettare i componenti nella fossa e non sotto-
porli a urti.
▪ Installare le basi dei pozzetti in verticale. Si consiglia
di utilizzare una livella per la verifica.
▪ Prima del riempimento, misurare il formato
e l'altezza esatta degli elementi.
▪ Se il progetto prevede l'installazione di un
filtro
sabbia su RAUSIKKO C3 di Tipo X, praticare una
rientranza nello scavo di fondazione in corrispon-
denza dell'alloggiamento per il filtro sabbia.
Installazione di RAUSIKKO C3 Tipo X con filtro sabbia
1. Scavare la rientranza per il filtro sabbia.
2. Preparare il materiale di riporto per il filtro sabbia.
3. Applicare la guarnizione sull'estremità superiore
del filtro sabbia.
Lubrificare abbondantemente la scanalatura
superiore e l'anello di tenuta con lubri
ficante
REHAU.
4. Introdurre l'adattatore.
5. Posizionare e allineare il filtro sabbia.
6. Riempire e compattare lo spazio laterale accanto
al filtro sabbia.
7. Preparare il materiale di riporto per la base del
pozzetto e il bacino modulare.
8. Posare il filtro in tessuto non tessuto / la tenuta
impermeabilizzante secondo le istruzioni di
montaggio per le celle RAUSIKKO.
9. Praticare un'apertura circolare (diametro circa
630 mm) nella porzione del filtro sabbia.
10. In caso di intercettazione, saldare la tenuta sinte-
tica impermeabilizzante in PE-HD con il collare di
saldatura previsto per l'adattatore.
È possibile saldare l'adattatore per Pozzetto
RAUSIKKO, realizzato in PE-HD, insieme alle tenute
impermeabilizzanti in PE-HD di uso frequente. In caso
di tenute impermeabilizzanti in altri materiali come
l'EPDM, utilizzare una tecnologia di collegamento in
EPDM.
11. Incastrare saldamente la base del pozzetto
RAUSIKKO C3 Tipo 8.6 nell'adattatore installato
sul filtro sabbia, già installato nel fondo
Installazione di RAUSIKKO C3 Tipo X senza filtro
sabbia
1. Preparare il materiale di riporto per la base del
pozzetto e il bacino modulare.
2. Posare il filtro in tessuto non tessuto / la tenuta
impermeabilizzante secondo le istruzioni di
montaggio per le celle RAUSIKKO.
3. Introdurre il fondo del pozzetto di Tipo X nell'aper-
tura circolare sul fondo della base C3 di Tipo 8.6.
Eventualmente, ruotare prima la base del
pozzetto di tipo 8.6 di 90° o 180°: Prestare atten-
zione al corretto posizionamento del fondo del
pozzetto (cfr. immagine). Le frecce direzionali al
centro del fondo (lato inferiore) devono essere
perpendicolari alle quattro pareti esterne della
base.
4. Posizionare e allineare la base per pozzetto
RAUSIKKO C3 Tipo 8.6.
