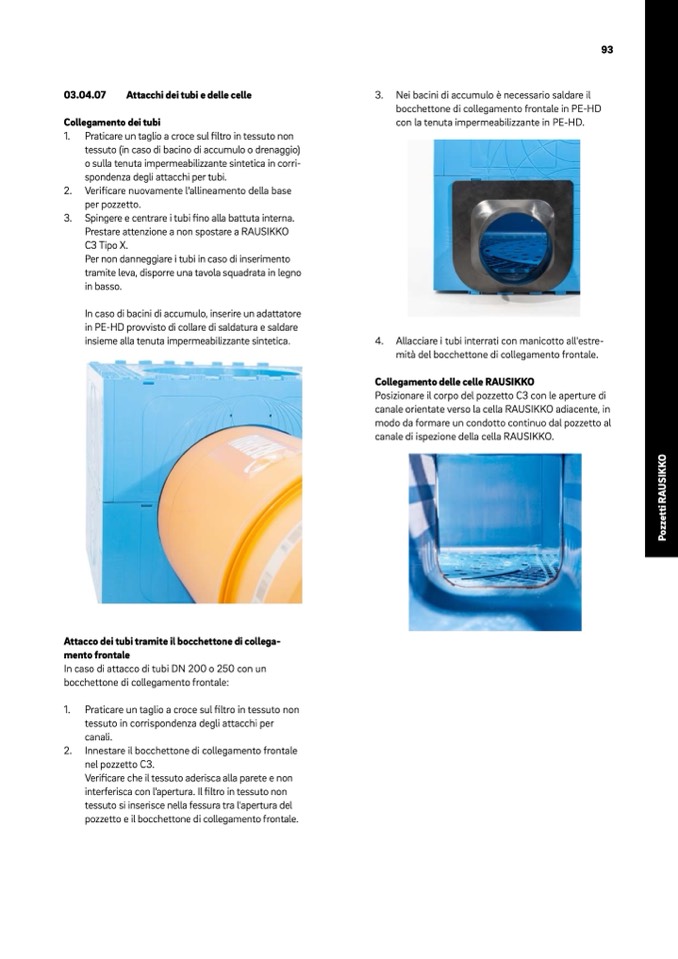

03.04.07

Attacchi dei tubi e delle celle

Collegamento dei tubi

1. Praticare un taglio a croce sul

filtro in tessuto non

tessuto (in caso di bacino di accumulo o drenaggio)

o sulla tenuta impermeabilizzante sintetica in corri-

spondenza degli attacchi per tubi.

2. Verificare nuovamente l'allineamento della base

per pozzetto.

3. Spingere e centrare i tubi fino alla battuta interna.

Prestare attenzione a non spostare a RAUSIKKO

C3 Tipo X.

Per non danneggiare i tubi in caso di inserimento

tramite leva, disporre una tavola squadrata in legno

in basso.

In caso di bacini di accumulo, inserire un adattatore

in PE-HD provvisto di collare di saldatura e saldare

insieme alla tenuta impermeabilizzante sintetica.

Attacco dei tubi tramite il bocchettone di collega-

mento frontale

In caso di attacco di tubi DN 200 o 250 con un

bocchettone di collegamento frontale:

1. Praticare un taglio a croce sul filtro in tessuto non

tessuto in corrispondenza degli attacchi per

canali.

2. Innestare il bocchettone di collegamento frontale

nel pozzetto C3.

Verificare che il tessuto aderisca alla parete e non

interferisca con l'apertura. Il filtro in tessuto non

tessuto si inserisce nella fessura tra l'apertura del

pozzetto e il bocchettone di collegamento frontale.

3. Nei bacini di accumulo è necessario saldare il

bocchettone di collegamento frontale in PE-HD

con la tenuta impermeabilizzante in PE-HD.

4. Allacciare i tubi interrati con manicotto all'estre-

mità del bocchettone di collegamento frontale.

Collegamento delle celle RAUSIKKO

Posizionare il corpo del pozzetto C3 con le aperture di

canale orientate verso la cella RAUSIKKO adiacente, in

modo da formare un condotto continuo dal pozzetto al

canale di ispezione della cella RAUSIKKO.
