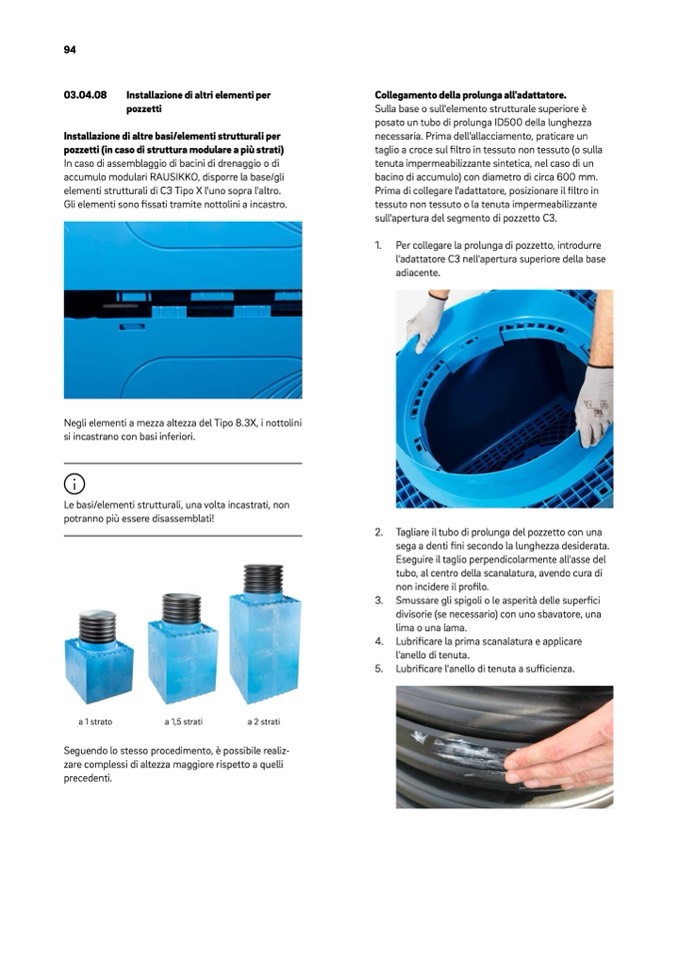

94

03.04.08

Installazione di altri elementi per

pozzetti

Installazione di altre basi/elementi strutturali per

pozzetti (in caso di struttura modulare a più strati)

In caso di assemblaggio di bacini di drenaggio o di

accumulo modulari RAUSIKKO, disporre la base/gli

elementi strutturali di C3 Tipo X l'uno sopra l'altro.

Gli elementi sono

fissati tramite nottolini a incastro.

Negli elementi a mezza altezza del Tipo 8.3X, i nottolini

si incastrano con basi inferiori.

Le basi/elementi strutturali, una volta incastrati, non

potranno più essere disassemblati!

Collegamento della prolunga all'adattatore.

Sulla base o sull'elemento strutturale superiore è

posato un tubo di prolunga ID500 della lunghezza

necessaria. Prima dell'allacciamento, praticare un

taglio a croce sul filtro in tessuto non tessuto (o sulla

tenuta impermeabilizzante sintetica, nel caso di un

bacino di accumulo) con diametro di circa 600 mm.

Prima di collegare l'adattatore, posizionare il filtro in

tessuto non tessuto o la tenuta impermeabilizzante

sull'apertura del segmento di pozzetto C3.

1. Per collegare la prolunga di pozzetto, introdurre

l'adattatore C3 nell'apertura superiore della base

adiacente.

2. Tagliare il tubo di prolunga del pozzetto con una

sega a denti fini secondo la lunghezza desiderata.

Eseguire il taglio perpendicolarmente all'asse del

tubo, al centro della scanalatura, avendo cura di

non incidere il profilo.

3. Smussare gli spigoli o le asperità delle superfici

divisorie (se necessario) con uno sbavatore, una

lima o una lama.

4. Lubrificare la prima scanalatura e applicare

l'anello di tenuta.

5. Lubrificare l'anello di tenuta a sufficienza.

a 1 strato

a 1,5 strati

a 2 strati

Seguendo lo stesso procedimento, è possibile realiz-

zare complessi di altezza maggiore rispetto a quelli

precedenti.
