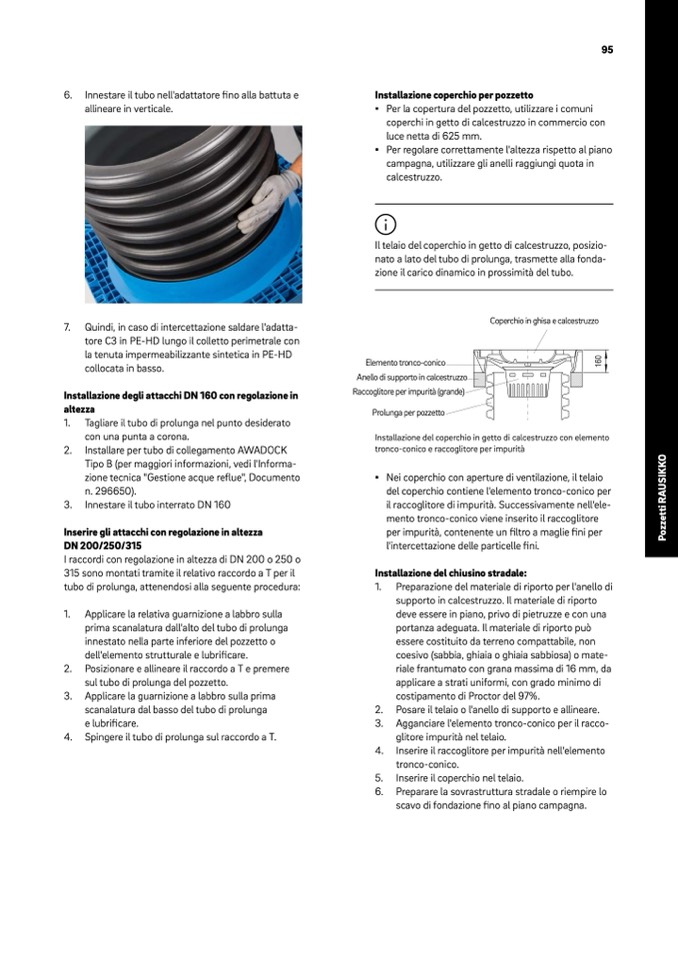

6. Innestare il tubo nell'adattatore fino alla battuta e

allineare in verticale.

7. Quindi, in caso di intercettazione saldare l'adatta-

tore C3 in PE-HD lungo il colletto perimetrale con

la tenuta impermeabilizzante sintetica in PE-HD

collocata in basso.

Installazione degli attacchi DN 160 con regolazione in

altezza

1. Tagliare il tubo di prolunga nel punto desiderato

con una punta a corona.

2. Installare per tubo di collegamento AWADOCK

Tipo B (per maggiori informazioni, vedi l'Informa-

zione tecnica "Gestione acque reflue", Documento

n. 296650).

3. Innestare il tubo interrato DN 160

Inserire gli attacchi con regolazione in altezza

DN 200/250/315

I raccordi con regolazione in altezza di DN 200 o 250 o

315 sono montati tramite il relativo raccordo a T per il

tubo di prolunga, attenendosi alla seguente procedura:

1. Applicare la relativa guarnizione a labbro sulla

prima scanalatura dall'alto del tubo di prolunga

innestato nella parte inferiore del pozzetto o

dell'elemento strutturale e lubrificare.

2. Posizionare e allineare il raccordo a T e premere

sul tubo di prolunga del pozzetto.

3. Applicare la guarnizione a labbro sulla prima

scanalatura dal basso del tubo di prolunga

e lubrificare.

4. Spingere il tubo di prolunga sul raccordo a T.

Installazione coperchio per pozzetto

▪ Per la copertura del pozzetto, utilizzare i comuni

coperchi in getto di calcestruzzo in commercio con

luce netta di 625 mm.

▪ Per regolare correttamente l'altezza rispetto al piano

campagna, utilizzare gli anelli raggiungi quota in

calcestruzzo.

Il telaio del coperchio in getto di calcestruzzo, posizio-

nato a lato del tubo di prolunga, trasmette alla fonda-

zione il carico dinamico in prossimità del tubo.

CoperchioBiEnGgUh-iAsbadeckaulcnegstruzzo

Installazione del coperchio in getto di calcestruzzo con elemento

tronco-conico e raccoglitore per impurità

▪ Nei coperchio con aperture di ventilazione, il telaio

del coperchio contiene l'elemento tronco-conico per

il raccoglitore di impurità. Successivamente nell'ele-

mento tronco-conico viene inserito il raccoglitore

per impurità, contenente un filtro a maglie fini per

l'intercettazione delle particelle fini.

Installazione del chiusino stradale:

1. Preparazione del materiale di riporto per l'anello di

supporto in calcestruzzo. Il materiale di riporto

deve essere in piano, privo di pietruzze e con una

portanza adeguata. Il materiale di riporto può

essere costituito da terreno compattabile, non

coesivo (sabbia, ghiaia o ghiaia sabbiosa) o mate-

riale frantumato con grana massima di 16 mm, da

applicare a strati uniformi, con grado minimo di

costipamento di Proctor del 97%.

2. Posare il telaio o l'anello di supporto e allineare.

3. Agganciare l'elemento tronco-conico per il racco-

glitore impurità nel telaio.

4. Inserire il raccoglitore per impurità nell'elemento

tronco-conico.

5. Inserire il coperchio nel telaio.

6. Preparare la sovrastruttura stradale o riempire lo

scavo di fondazione fino al piano campagna.
