Wilo-GPV-R Helix V/VRI

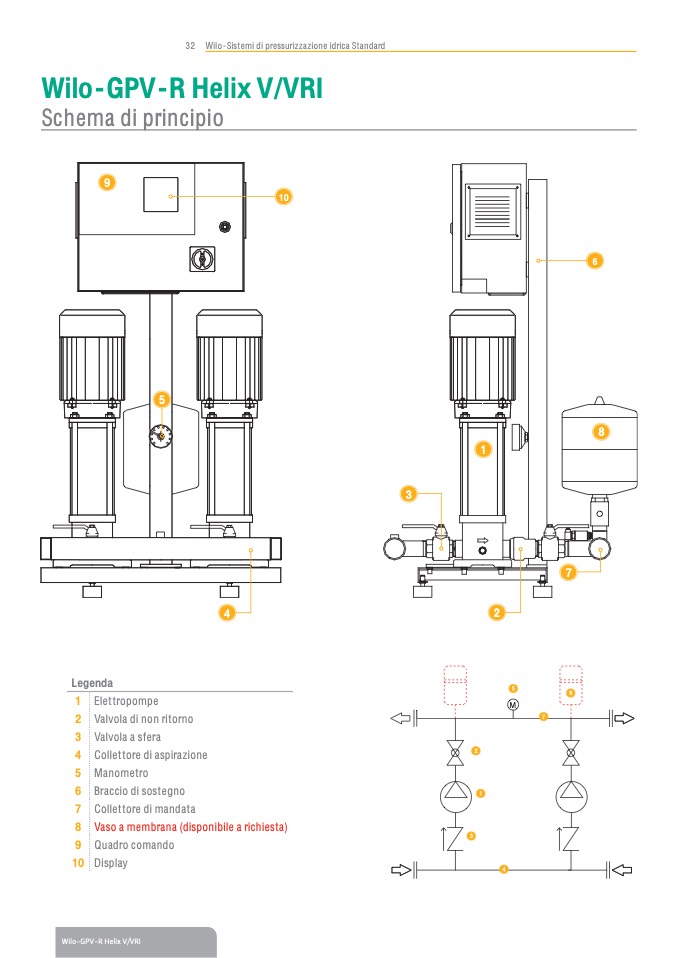

Schema di principio

9

Legenda

5

M

5

1 Elettropompe

2 Valvola di non ritorno

3 Valvola a sfera

4 Collettore di aspirazione

5 Manometro

6 Braccio di sostegno

7 Collettore di mandata

8 Vaso a membrana (disponibile a richiesta)

9 Quadro comando

10 Display
