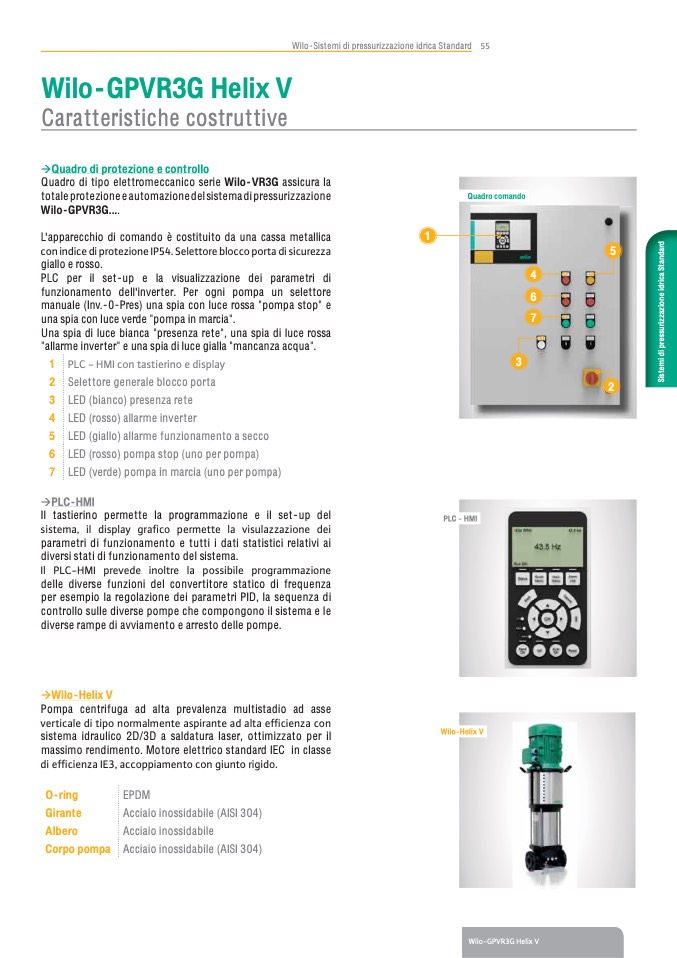

Wilo-GPVR3G Helix V

Caratteristiche costruttive

�Quadro di protezione e controllo

Quadro di tipo elettromeccanico serie Wilo-VR3G assicura la

totale protezione e automazione del sistema di pressurizzazione

Wilo-GPVR3G....

L'apparecchio di comando è costituito da una cassa metallica

��

giallo e rosso.

PLC per il set-up e la visualizzazione dei parametri di

funzionamento dell'inverter. Per ogni pompa un selettore

manuale (Inv.-0-Pres) una spia con luce rossa "pompa stop" e

una spia con luce verde "pompa in marcia".

Una spia di luce bianca "presenza rete", una spia di luce rossa

"allarme inverter" e una spia di luce gialla "mancanza acqua".

1 ��

2 Selettore generale blocco porta

3 LED (bianco) presenza rete

4 LED (rosso) allarme inverter

5 LED (giallo) allarme funzionamento a secco

6 LED (rosso) pompa stop (uno per pompa)

7 LED (verde) pompa in marcia (uno per pompa)

�PLC-HMI

Il tastierino permette la programmazione e il set-up del

��

parametri di funzionamento e tutti i dati statistici relativi ai

diversi stati di funzionamento del sistema.

��

delle diverse funzioni del convertitore statico di frequenza

per esempio la regolazione dei parametri PID, la sequenza di

controllo sulle diverse pompe che compongono il sistema e le

diverse rampe di avviamento e arresto delle pompe.

�Wilo-Helix V

Pompa centrifuga ad alta prevalenza multistadio ad asse

��

sistema idraulico 2D/3D a saldatura laser, ottimizzato per il

massimo rendimento. Motore elettrico standard IEC in classe

��

Quadro comando

Wilo-Sistemi di pressurizzazione idrica Standard ��

PLC - HMI

Wilo-Helix V

O-ring

Girante

Albero

Corpo pompa

EPDM

Acciaio inossidabile (AISI 304)

Acciaio inossidabile

Acciaio inossidabile (AISI 304)

��
