Wilo-GPVR3G Helix V

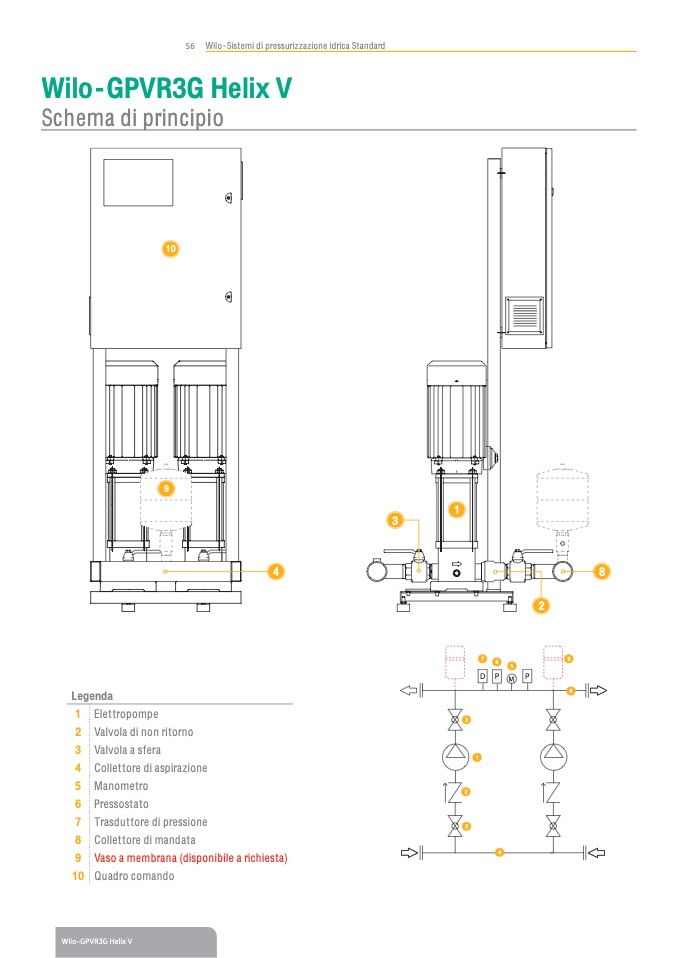

Schema di principio

Legenda

D

P

M

P

3

1

2

3

8

10

9

1 Elettropompe

2 Valvola di non ritorno

3 Valvola a sfera

4 Collettore di aspirazione

5 Manometro

6 Pressostato

7 Trasduttore di pressione

8 Collettore di mandata

9 Vaso a membrana (disponibile a richiesta)

10 Quadro comando

4

����������� ����� �
