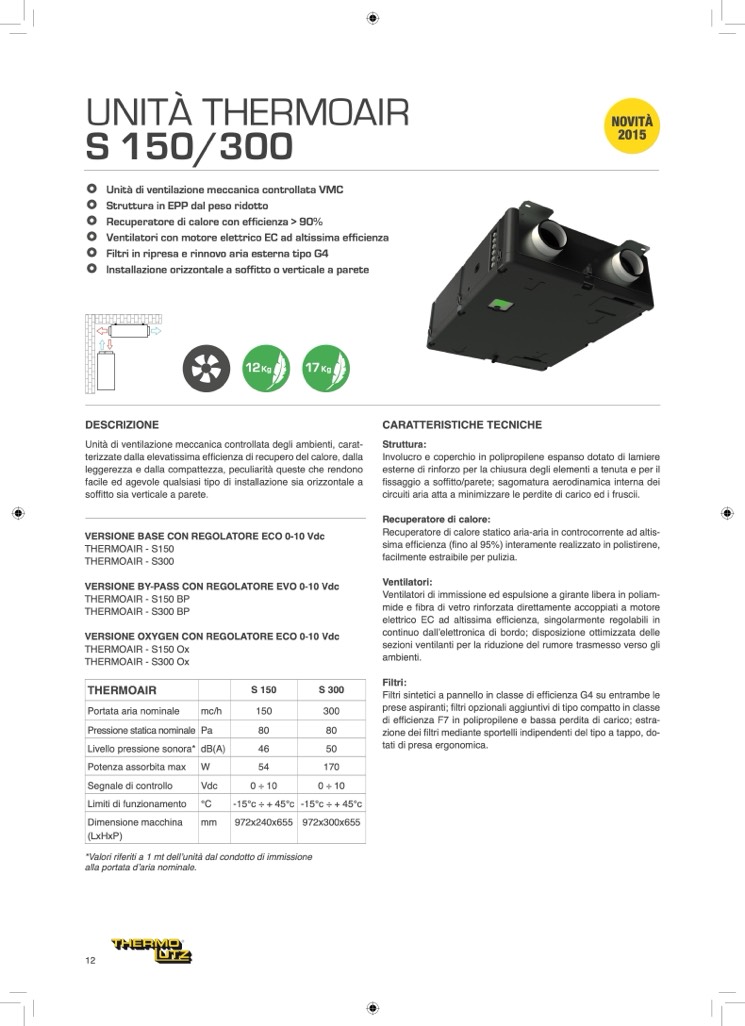

UNITÀ THERMOAIR

NOVITÀ

2015

S 150/300

Unità di ventilazione meccanica controllata VMC

Struttura in EPP dal peso ridotto

Recuperatore di calore con efficienza > 90%

Ventilatori con motore elettrico EC ad altissima efficienza

Filtri in ripresa e rinnovo aria esterna tipo G4

Installazione orizzontale a soffitto o verticale a parete

12

K

g

17

K

g

DESCRIZIONE

CARATTERISTICHE TECNICHE

Struttura:

Unità di ventilazione meccanica controllata degli ambienti, carat-

terizzate dalla elevatissima efficienza di recupero del calore, dalla

leggerezza e dalla compattezza, peculiarit

à queste che rendono

facile ed agevole qualsiasi tipo di installazione sia orizzontale a

soffitto sia verticale a parete.

VERSIONE BASE CON REGOLATORE ECO 0-10 Vdc

THERMOAIR - S150

THERMOAIR - S300

VERSIONE BY-PASS CON REGOLATORE EVO 0-10 Vdc

THERMOAIR - S150 BP

THERMOAIR - S300 BP

VERSIONE OXYGEN CON REGOLATORE ECO 0-10 Vdc

THERMOAIR - S150 Ox

THERMOAIR - S300 Ox

Involucro e coperchio in polipropilene espanso dotato di lamiere

esterne di rinforzo per la chiusura degli elementi a tenuta e per il

fissaggio a soffitto/parete; sagomatura aerodinamica interna dei

circuiti aria atta a minimizzare le perdite di carico ed i fruscii.

Recuperatore di calore:

Recuperatore di calore statico aria-aria in controcorrente ad altis-

sima efficienza (fino al 95%) interamente realizzato in polistirene,

facilmente estraibile per pulizia.

Ventilatori:

Ventilatori di immissione ed espulsione a girante libera in poliam-

mide e fibra di vetro rinforzata direttamente accoppiati a motore

elettrico EC ad altissima efficienza, singolarmente regolabili in

continuo dall’elettronica di bordo; disposizione ottimizzata delle

sezioni ventilanti per la riduzione del rumore trasmesso verso gli

ambienti.

Filtri:

Filtri sintetici a pannello in classe di efficienza G4 su entrambe le

prese aspiranti; filtri opzionali aggiuntivi di tipo compatto in classe

di efficienza F7 in polipropilene e bassa perdita di carico; estra-

zione dei filtri mediante sportelli indipendenti del tipo a tappo, do-

tati di presa ergonomica.

THERMOAIR S 150 S 300

Portata aria nominale mc/h 150 300

Pressione statica nominale Pa 80 80

Livello pressione sonora* dB(A) 46 50

Potenza assorbita max W 54 170

Segnale di controllo Vdc 0 ÷ 10 0 ÷ 10

Limiti di funzionamento °C -15°c ÷ + 45°c -15°c ÷ + 45°c

Dimensione macchina

(LxHxP)

mm 972x240x655 972x300x655

*Valori riferiti a 1 mt dell’unità dal condotto di immissione

alla portata d’aria nominale.

12
