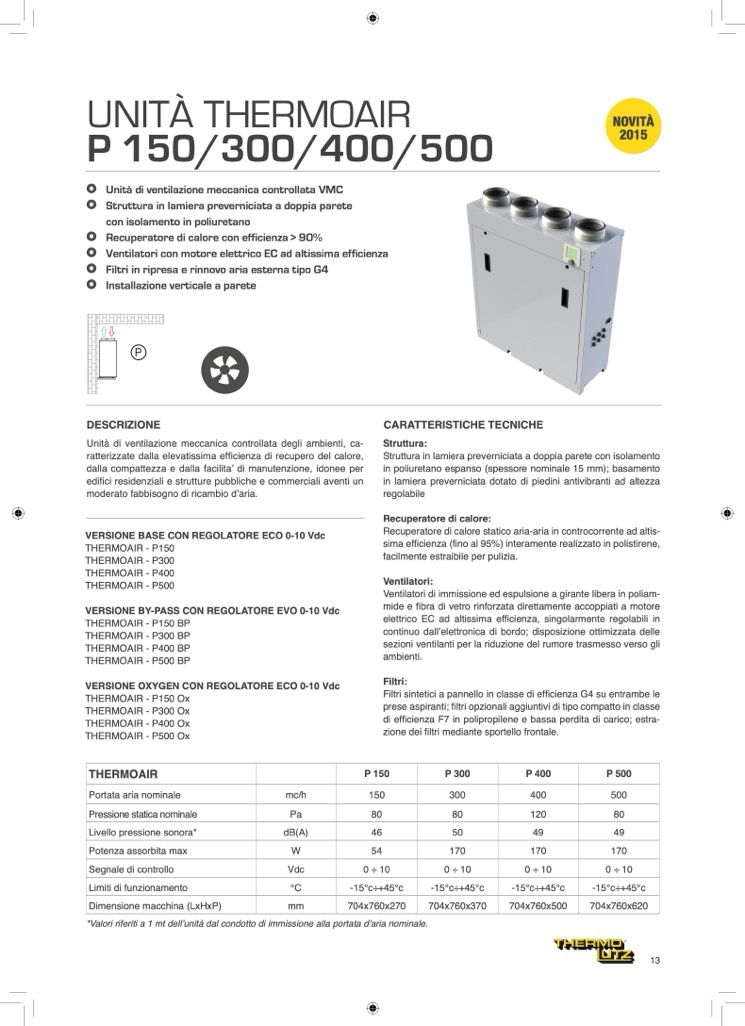

UNITÀ THERMOAIR

NOVITÀ

2015

P 150/300/400/500

Unità di ventilazione meccanica controllata VMC

Struttura in lamiera preverniciata a doppia parete

con isolamento in poliuretano

Recuperatore di calore con efficienza > 90%

Ventilatori con motore elettrico EC ad altissima efficienza

Filtri in ripresa e rinnovo aria esterna tipo G4

Installazione verticale a parete

DESCRIZIONE

Unità di ventilazione meccanica controllata degli ambienti, ca-

ratterizzate dalla elevatissima efficienza di recupero del calore,

dalla compattezza e dalla facilita’ di manutenzione, idonee per

edifici residenziali e strutture pubbliche e commerciali aventi un

moderato fabbisogno di ricambio d’aria.

VERSIONE BASE CON REGOLATORE ECO 0-10 Vdc

THERMOAIR - P150

THERMOAIR - P300

THERMOAIR - P400

THERMOAIR - P500

VERSIONE BY-PASS CON REGOLATORE EVO 0-10 Vdc

THERMOAIR - P150 BP

THERMOAIR - P300 BP

THERMOAIR - P400 BP

THERMOAIR - P500 BP

VERSIONE OXYGEN CON REGOLATORE ECO 0-10 Vdc

THERMOAIR - P150 Ox

THERMOAIR - P300 Ox

THERMOAIR - P400 Ox

THERMOAIR - P500 Ox

CARATTERISTICHE TECNICHE

Struttura:

Struttura in lamiera preverniciata a doppia parete con isolamento

in poliuretano espanso (spessore nominale 15 mm); basamento

in lamiera preverniciata dotato di piedini antivibranti ad altezza

regolabile

Recuperatore di calore:

Recuperatore di calore statico aria-aria in controcorrente ad altis-

sima efficienza (fino al 95%) interamente realizzato in polistirene,

facilmente estraibile per pulizia.

Ventilatori:

Ventilatori di immissione ed espulsione a girante libera in poliam-

mide e fibra di vetro rinforzata direttamente accoppiati a motore

elettrico EC ad altissima efficienza, singolarmente regolabili in

continuo dall’elettronica di bordo; disposizione ottimizzata delle

sezioni ventilanti per la riduzione del rumore trasmesso verso gli

ambienti.

Filtri:

Filtri sintetici a pannello in classe di efficienza G4 su entrambe le

prese aspiranti; filtri opzionali aggiuntivi di tipo compatto in classe

di efficienza F7 in polipropilene e bassa perdita di carico; estra-

zione dei filtri mediante sportello frontale.

THERMOAIR

P 150 P 300

P 400 P 500

Portata aria nominale mc/h

150 300

400

500

Pressione statica nominale Pa

80 80

120

80

Livello pressione sonora* dB(A)

46 50

49

49

Potenza assorbita max W

54 170

170

170

Segnale di controllo Vdc

0 ÷ 10 0 ÷ 10

0 ÷ 10

0 ÷ 10

Limiti di funzionamento °C

-15°c÷+45°c -15°c÷+45°c

-15°c÷+45°c

-15°c÷+45°c

Dimensione macchina (LxHxP) mm

704x760x270 704x760x370

704x760x500

704x760x620

*Valori riferiti a 1 mt dell’unità dal condotto di immissione alla portata d’aria nominale.
