HYDRONIC VRF

Il sistema HYDRONIC VRF è il primo ed unico sistema al mondo derivato

dal sistema R2 a garantire un alto grado di comfort dell’aria con i vantaggi

dell’espansione diretta a flusso di refrigerante variabile.

Perchè HYDRONIC VRF

HYDRONIC VRF è un sistema a recupero di calore (riscaldamento e

raffrescamento simultaneo) che entra a far parte della famiglia CITY MULTI

e che adotta per la prima volta acqua per distribuire la potenza termica e

frigorifera in ambiente.

Distributore Hydronic BC

Raffreddamento/Riscaldamento simultanei con recupero di calore.

Il nuovo HYDRONIC VRF è il primo ed unico sistema al mondo a due tubi

per raffreddamento e riscaldamento simultaneo con recupero di calore che

combina i vantaggi del sistema ad espansione diretta con quelli del sistema

tradizionale idronico. La tecnologia si basa sul sistema a recupero di calore

CITY MULTI R2 di Mitsubishi Electric ed è composto da un’unità esterna R2

(o WR2) della serie CITY MULTI, dal nuovo innovativo Distributore Hydronic

BC (HBC) che permette di utilizzare gas refrigerante ed acqua come fluidi

vettori di calore, nonché da unità interne equipaggiate appositamente con

una batteria ad acqua.

Minore concentrazione di GAS R410

LINEA SISTEMI HVRF R2 / TIPOLOGIE

R410A

L’utilizzo della distribuzione idronica permette di superare i limiti legati alla

stringente normativa

(UNI EN 378) sulla concentrazione di gas refrigeranti: questo è possibile

grazie al fatto che l’unica porzione di impianto che contiene gas refrigerante

è quella che collega l’unità esterna al distributore Hydronic BC Controller. In

questo modo è possibile ottenere una riduzione della carica di refrigerante

fino al 45% rispetto ad un sistema VRF tradizionale.

Sistemi a 2 tubi

Rispetto a un sistema tradizionale idronico a 4-tubi, la progettazione e

l‘installazione del sistema a 2-tubi sono molto flessibili e semplificate.

Ad esempio, il sistema HYDRONIC VRF non ha bisogno di ulteriori pompe,

serbatoi o valvole di commutazione. Il numero sensibilmente minore di

punti di collegamento presenti nel sistema a due tubi limita il suo potenziale

di perdita, lo rende più sicuro e riduce il bisogno di manutenzione.

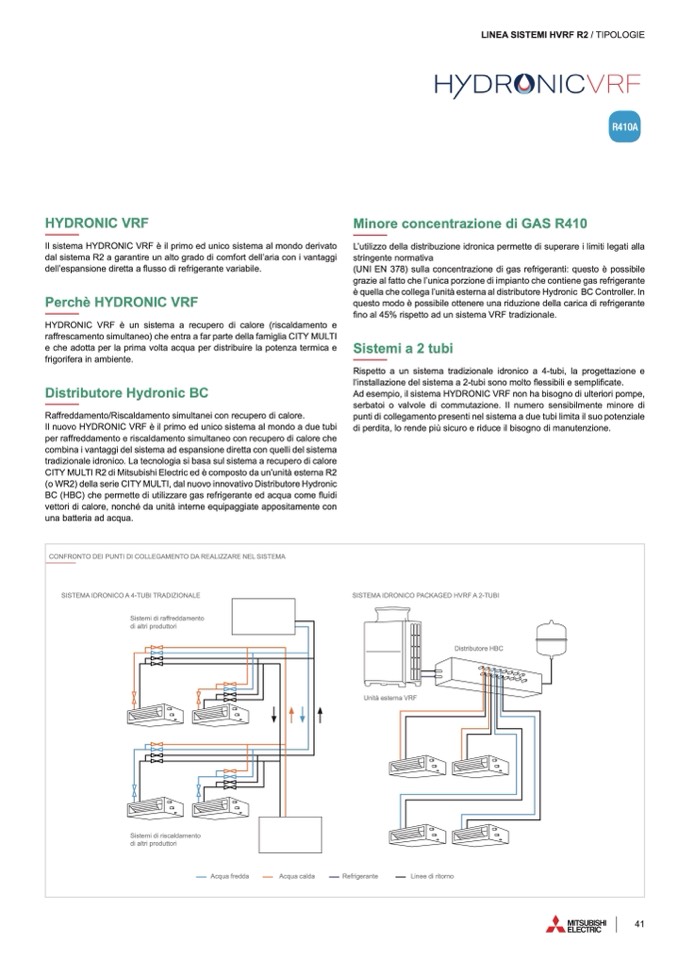

CONFRONTO DEI PUNTI DI COLLEGAMENTO DA REALIZZARE NEL SISTEMA

SISTEMA IDRONICO A 4-TUBI TRADIZIONALE

Sistemi di raffreddamento

di altri produttori

SISTEMA IDRONICO PACKAGED HVRF A 2-TUBI

Unità esterna VRF

Distributore HBC

Sistemi di riscaldamento

di altri produttori

Acqua fredda

Acqua calda

Refrigerante

Linee di ritorno
