Hydronic Branch

Controller (HBC)

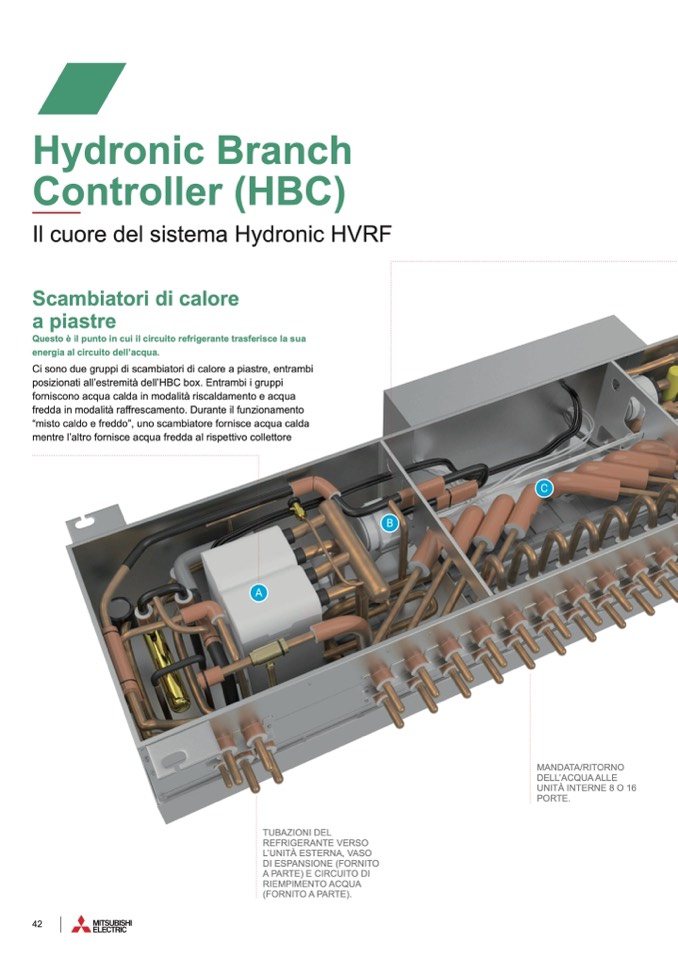

Il cuore del sistema Hydronic HVRF

Scambiatori di calore

a piastre

Questo è il punto in cui il circuito refrigerante trasferisce la sua

energia al circuito dell’acqua.

Ci sono due gruppi di scambiatori di calore a piastre, entrambi

posizionati all’estremità dell’HBC box. Entrambi i gruppi

forniscono acqua calda in modalit

à riscaldamento e acqua

fredda in modalità raffrescamento. Durante il funzionamento

“misto caldo e freddo”, uno scambiatore fornisce acqua calda

mentre l’altro fornisce acqua fredda al rispettivo collettore

MANDATA/RITORNO

DELL’ACQUA ALLE

UNITÀ INTERNE 8 O 16

PORTE.

TUBAZIONI DEL

REFRIGERANTE VERSO

L’UNITÀ ESTERNA, VASO

DI ESPANSIONE (FORNITO

A PARTE) E CIRCUITO DI

RIEMPIMENTO ACQUA

(FORNITO A PARTE).
