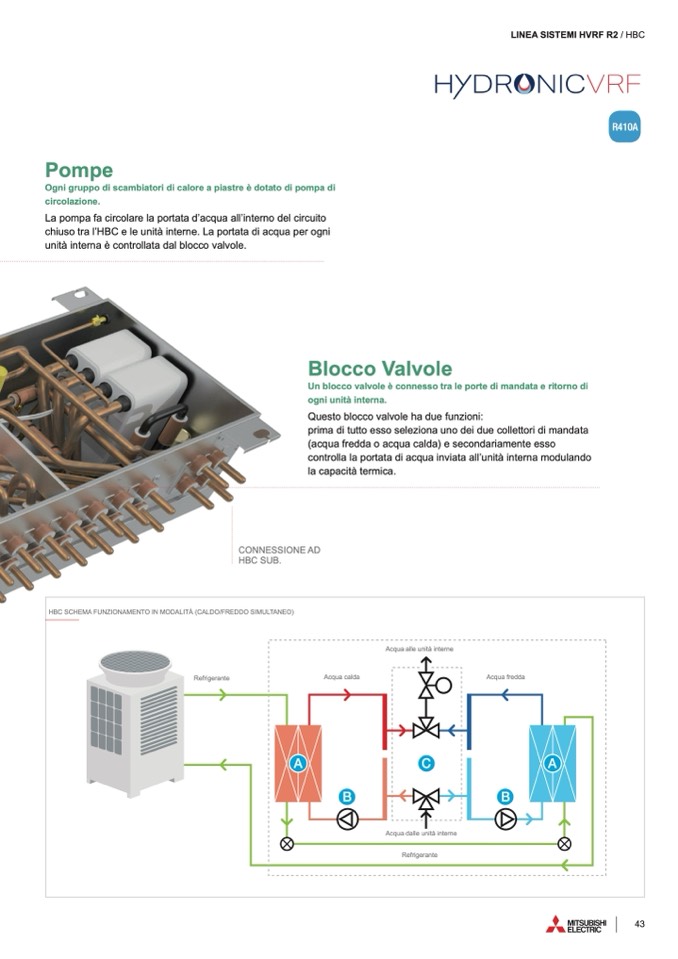

Pompe

Ogni gruppo di scambiatori di calore a piastre è dotato di pompa di

circolazione.

La pompa fa circolare la portata d’acqua all’interno del circuito

chiuso tra l’HBC e le unità interne. La portata di acqua per ogni

unità interna è controllata dal blocco valvole.

Blocco Valvole

Un blocco valvole è connesso tra le porte di mandata e ritorno di

ogni unità interna.

LINEA SISTEMI HVRF R2 / HBC

R410A

Questo blocco valvole ha due funzioni:

prima di tutto esso seleziona uno dei due collettori di mandata

(acqua fredda o acqua calda) e secondariamente esso

controlla la portata di acqua inviata all’unità interna modulando

la capacità termica.

CONNESSIONE AD

HBC SUB.

HBC SCHEMA FUNZIONAMENTO IN MODALITÀ (CALDO/FREDDO SIMULTANEO)

Refrigerante

Acqua alle unità interne

A

Refrigerante

A

Acqua calda

Acqua fredda

C

B

B

Acqua dalle unità interne

43
