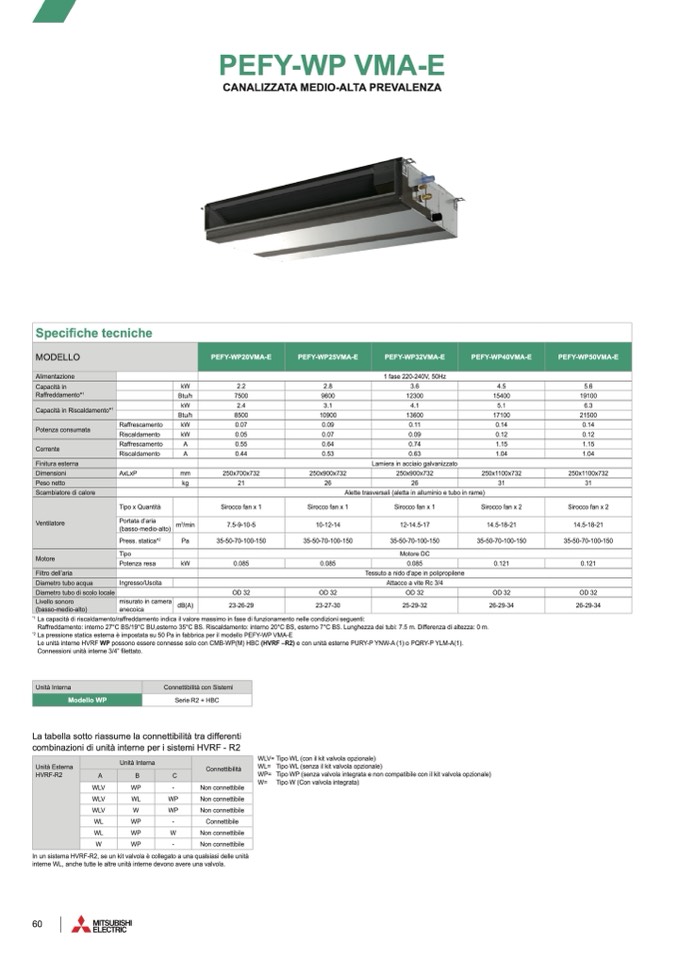

Specifiche tecniche

PEFY-WP VMA-E

CANALIZZATA MEDIO-ALTA PREVALENZA

MODELLO

PEFY-WP20VMA-E

PEFY-WP25VMA-E

PEFY-WP32VMA-E

PEFY-WP40VMA-E

PEFY-WP50VMA-E

Alimentazione

1 fase 220-240V, 50Hz

Capacità in

Raffreddamento*

1

kW

2.2

2.8

3.6

4.5

5.6

Btu/h

7500

9600

12300

15400

19100

Capacità in Riscaldamento*

1

kW

2.4

3.1

4.1

5.1

6.3

Btu/h

8500

10900

13600

17100

21500

Potenza consumata

Raffrescamento

kW

0.07

0.09

0.11

0.14

0.14

Riscaldamento

kW

0.05

0.07

0.09

0.12

0.12

Corrente

Raffrescamento

A

0.55

0.64

0.74

1.15

1.15

Riscaldamento

A

0.44

0.53

0.63

1.04

1.04

Finitura esterna

Lamiera in acciaio galvanizzato

Dimensioni

AxLxP

mm

250x700x732

250x900x732

250x900x732

250x1100x732

250x1100x732

Peso netto

kg

21

26

26

31

31

Scambiatore di calore

Alette trasversali (aletta in alluminio e tubo in rame)

Ventilatore

Tipo x Quantità

Sirocco fan x 1

Sirocco fan x 1

Sirocco fan x 1

Sirocco fan x 2

Sirocco fan x 2

Portata d’aria

(basso-medio-alto)

m

3

/min

7.5-9-10-5

10-12-14

12-14.5-17

14.5-18-21

14.5-18-21

Press. statica*

2

Pa

35-50-70-100-150

35-50-70-100-150

35-50-70-100-150

35-50-70-100-150

35-50-70-100-150

Motore

Tipo

Motore DC

Potenza resa

kW

0.085

0.085

0.085

0.121

0.121

Filtro dell’aria

Tessuto a nido d'ape in polipropilene

Diametro tubo acqua

Ingresso/Uscita

Attacco a vite Rc 3/4

Diametro tubo di scolo locale

OD 32

OD 32

OD 32

OD 32

OD 32

Livello sonoro

(basso-medio-alto)

misurato in camera

anecoica

dB(A)

23-26-29

23-27-30

25-29-32

26-29-34

26-29-34

*1

La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti:

Raffreddamento: interno 27°C BS/19°C BU,esterno 35°C BS. Riscaldamento: interno 20°C BS, esterno 7°C BS. Lunghezza dei tubi: 7.5 m. Differenza di altezza: 0 m.

*2

La pressione statica esterna è impostata su 50 Pa in fabbrica per il modello PEFY-WP VMA-E

Le unità interne HVRF WP possono essere connesse solo con CMB-WP(M) HBC (HVRF –R2) e con unità esterne PURY-P YNW-A (1) o PQRY-P YLM-A(1).

Connessioni unità interne 3/4” filettato.

Unità Interna

Connettibilità con Sistemi

Modello WP

Serie R2 + HBC

La tabella sotto riassume la connettibilità tra differenti

combinazioni di unità interne per i sistemi HVRF - R2

In un sistema HVRF-R2, se un kit valvola è collegato a una qualsiasi delle unità

interne WL, anche tutte le altre unità interne devono avere una valvola.

WLV= Tipo WL (con il kit valvola opzionale)

WL= Tipo WL (senza il kit valvola opzionale)

WP= Tipo WP (senza valvola integrata e non compatibile con il kit valvola opzionale)

W= Tipo W (Con valvola integrata)

Unità Esterna

HVRF-R2

Unità Interna

Connettibilità

A

B

C

WLV

WP

-

Non connettibile

WLV

WL

WP

Non connettibile

WLV

W

WP

Non connettibile

WL

WP

-

Connettibile

WL

WP

W

Non connettibile

W

WP

-

Non connettibile
