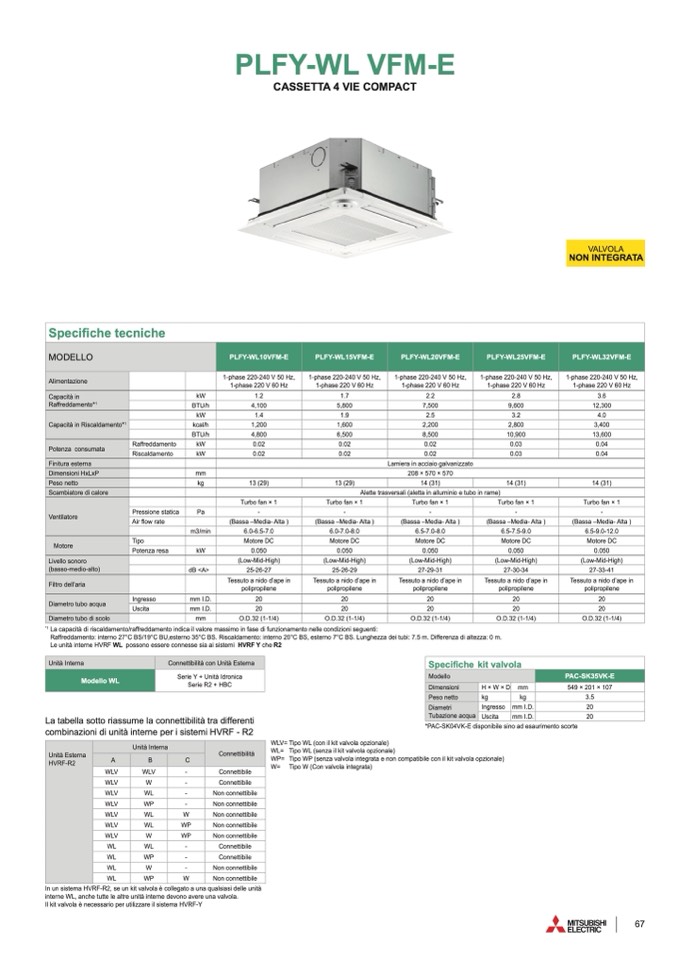

Specifiche tecniche
PLFY-WL VFM-E
CASSETTA 4 VIE COMPACT
MODELLO
PLFY-WL10VFM-E
PLFY-WL15VFM-E
PLFY-WL20VFM-E
PLFY-WL25VFM-E
PLFY-WL32VFM-E
Alimentazione
1-phase 220-240 V 50 Hz,
1-phase 220 V 60 Hz
1-phase 220-240 V 50 Hz,
1-phase 220 V 60 Hz
1-phase 220-240 V 50 Hz,
1-phase 220 V 60 Hz
1-phase 220-240 V 50 Hz,
1-phase 220 V 60 Hz
1-phase 220-240 V 50 Hz,
1-phase 220 V 60 Hz
Capacità in
Raffreddamento*
1
kW
1.2
1.7
2.2
2.8
3.6
BTU/h
4,100
5,800
7,500
9,600
12,300
Capacità in Riscaldamento*
1
kW
1.4
1.9
2.5
3.2
4.0
kcal/h
1,200
1,600
2,200
2,800
3,400
BTU/h
4,800
6,500
8,500
10,900
13,600
Potenza consumata
Raffreddamento
kW
0.02
0.02
0.02
0.03
0.04
Riscaldamento
kW
0.02
0.02
0.02
0.03
0.04
Finitura esterna
Lamiera in acciaio galvanizzato
Dimensioni HxLxP
mm
208 × 570 × 570
Peso netto
kg
13 (29)
13 (29)
14 (31)
14 (31)
14 (31)
Scambiatore di calore
Alette trasversali (aletta in alluminio e tubo in rame)
Ventilatore
Turbo fan × 1
Turbo fan × 1
Turbo fan × 1
Turbo fan × 1
Turbo fan × 1
Pressione statica
Pa
-
-
-
-
-
Air flow rate
(Bassa –Media- Alta )
(Bassa –Media- Alta )
(Bassa –Media- Alta )
(Bassa –Media- Alta )
(Bassa –Media- Alta )
m3/min
6.0-6.5-7.0
6.0-7.0-8.0
6.5-7.0-8.0
6.5-7.5-9.0
6.5-9.0-12.0
Motore
Tipo
Motore DC
Motore DC
Motore DC
Motore DC
Motore DC
Potenza resa
kW
0.050
0.050
0.050
0.050
0.050
Livello sonoro
(basso-medio-alto)
(Low-Mid-High)
(Low-Mid-High)
(Low-Mid-High)
(Low-Mid-High)
(Low-Mid-High)
dB <A>
25-26-27
25-26-29
27-29-31
27-30-34
27-33-41
Filtro dell’aria
Tessuto a nido d’ape in
polipropilene
Tessuto a nido d’ape in
polipropilene
Tessuto a nido d’ape in
polipropilene
Tessuto a nido d’ape in
polipropilene
Tessuto a nido d’ape in
polipropilene
Diametro tubo acqua
Ingresso
mm I.D.
20
20
20
20
20
Uscita
mm I.D.
20
20
20
20
20
Diametro tubo di scolo
mm
O.D.32 (1-1/4)
O.D.32 (1-1/4)
O.D.32 (1-1/4)
O.D.32 (1-1/4)
O.D.32 (1-1/4)
*1
La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti:
Raffreddamento: interno 27°C BS/19°C BU,esterno 35°C BS. Riscaldamento: interno 20°C BS, esterno 7°C BS. Lunghezza dei tubi: 7.5 m. Differenza di altezza: 0 m.
Le unità interne HVRF WL possono essere connesse sia ai sistemi HVRF Y che R2
Unità Interna
Connettibilità con Unità Esterna
Modello WL
Serie Y + Unità Idronica
Serie R2 + HBC
Modello
PAC-SK35VK-E
Dimensioni
H × W× D
mm
549 × 201 × 107
Peso netto
kg
kg
3.5
Diametri
Tubazione acqua
Ingresso
mm I.D.
20
Uscita
mm I.D.
20
La tabella sotto riassume la connettibilità tra differenti
combinazioni di unità interne per i sistemi HVRF - R2
Specifiche kit valvola
*PAC-SK04VK-E disponibile sino ad esaurimento scorte
WLV= Tipo WL (con il kit valvola opzionale)
WL= Tipo WL (senza il kit valvola opzionale)
WP= Tipo WP (senza valvola integrata e non compatibile con il kit valvola opzionale)
W= Tipo W (Con valvola integrata)
Unità Esterna
HVRF-R2
Unità Interna
Connettibilità
A
B
C
WLV
WLV
-
Connettibile
WLV
W
-
Connettibile
WLV
WL
-
Non connettibile
WLV
WP
-
Non connettibile
WLV
WL
W
Non connettibile
WLV
WL
WP
Non connettibile
WLV
W
WP
Non connettibile
WL
WL
-
Connettibile
WL
WP
-
Connettibile
WL
W
-
Non connettibile
WL
WP
W
Non connettibile
In un sistema HVRF-R2, se un kit valvola è collegato a una qualsiasi delle unità
interne WL, anche tutte le altre unità interne devono avere una valvola.
Il kit valvola è necessario per utilizzare il sistema HVRF-Y
VALVOLA
NON INTEGRATA
67
