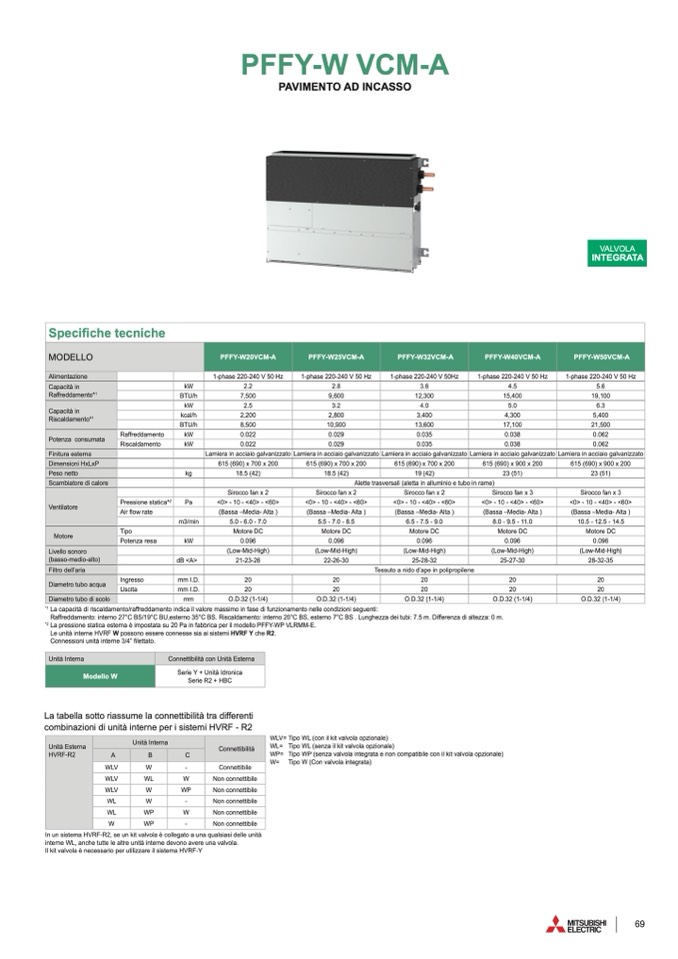

PFFY-W VCM-A
PAVIMENTO AD INCASSO
VALVOLA
INTEGRATA
Specifiche tecniche
MODELLO
PFFY-W20VCM-A
PFFY-W25VCM-A
PFFY-W32VCM-A
PFFY-W40VCM-A
PFFY-W50VCM-A
Alimentazione
1-phase 220-240 V 50 Hz
1-phase 220-240 V 50 Hz
1-phase 220-240 V 50Hz
1-phase 220-240 V 50 Hz
1-phase 220-240 V 50 Hz
Capacità in
Raffreddamento*
1
kW
2.2
2.8
3.6
4.5
5.6
BTU/h
7,500
9,600
12,300
15,400
19,100
Capacità in
Riscaldamento*
1
kW
2.5
3.2
4.0
5.0
6.3
kcal/h
2,200
2,800
3,400
4,300
5,400
BTU/h
8,500
10,900
13,600
17,100
21,500
Potenza consumata
Raffreddamento
kW
0.022
0.029
0.035
0.038
0.062
Riscaldamento
kW
0.022
0.029
0.035
0.038
0.062
Finitura esterna
Lamiera in acciaio galvanizzato
Lamiera in acciaio galvanizzato
Lamiera in acciaio galvanizzato
Lamiera in acciaio galvanizzato
Lamiera in acciaio galvanizzato
Dimensioni HxLxP
615 (690) x 700 x 200
615 (690) x 700 x 200
615 (690) x 700 x 200
615 (690) x 900 x 200
615 (690) x 900 x 200
Peso netto
kg
18.5 (42)
18.5 (42)
19 (42)
23 (51)
23 (51)
Scambiatore di calore
Alette trasversali (aletta in alluminio e tubo in rame)
Ventilatore
Sirocco fan x 2
Sirocco fan x 2
Sirocco fan x 2
Sirocco fan x 3
Sirocco fan x 3
Pressione statica*
2
Pa
<0> - 10 - <40> - <60>
<0> - 10 - <40> - <60>
<0> - 10 - <40> - <60>
<0> - 10 - <40> - <60>
<0> - 10 - <40> - <60>
Air flow rate
(Bassa –Media- Alta )
(Bassa –Media- Alta )
(Bassa –Media- Alta )
(Bassa –Media- Alta )
(Bassa –Media- Alta )
m3/min
5.0 - 6.0 - 7.0
5.5 - 7.0 - 8.5
6.5 - 7.5 - 9.0
8.0 - 9.5 - 11.0
10.5 - 12.5 - 14.5
Motore
Tipo
Motore DC
Motore DC
Motore DC
Motore DC
Motore DC
Potenza resa
kW
0.096
0.096
0.096
0.096
0.096
Livello sonoro
(basso-medio-alto)
(Low-Mid-High)
(Low-Mid-High)
(Low-Mid-High)
(Low-Mid-High)
(Low-Mid-High)
dB <A>
21-23-26
22-26-30
25-28-32
25-27-30
28-32-35
Filtro dell’aria
Tessuto a nido d’ape in polipropilene
Diametro tubo acqua
Ingresso
mm I.D.
20
20
20
20
20
Uscita
mm I.D.
20
20
20
20
20
Diametro tubo di scolo
mm
O.D.32 (1-1/4)
O.D.32 (1-1/4)
O.D.32 (1-1/4)
O.D.32 (1-1/4)
O.D.32 (1-1/4)
*1
La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti:
Raffreddamento: interno 27°C BS/19°C BU,esterno 35°C BS. Riscaldamento: interno 20°C BS, esterno 7°C BS . Lunghezza dei tubi: 7.5 m. Differenza di altezza: 0 m.
*2
La pressione statica esterna è impostata su 20 Pa in fabbrica per il modello PFFY-WP VLRMM-E.
Le unità interne HVRF W possono essere connesse sia ai sistemi HVRF Y che R2.
Connessioni unità interne 3/4” filettato.
Unità Interna
Connettibilità con Unità Esterna
Modello W
Serie Y + Unità Idronica
Serie R2 + HBC
La tabella sotto riassume la connettibilità tra differenti
combinazioni di unità interne per i sistemi HVRF - R2
In un sistema HVRF-R2, se un kit valvola è collegato a una qualsiasi delle unità
interne WL, anche tutte le altre unità interne devono avere una valvola.
Il kit valvola è necessario per utilizzare il sistema HVRF-Y
WLV= Tipo WL (con il kit valvola opzionale)
WL= Tipo WL (senza il kit valvola opzionale)
WP= Tipo WP (senza valvola integrata e non compatibile con il kit valvola opzionale)
W= Tipo W (Con valvola integrata)
Unità Esterna
HVRF-R2
Unità Interna
Connettibilità
A
B
C
WLV
W
-
Connettibile
WLV
WL
W
Non connettibile
WLV
W
WP
Non connettibile
WL
W
-
Non connettibile
WL
WP
W
Non connettibile
W
WP
-
Non connettibile
