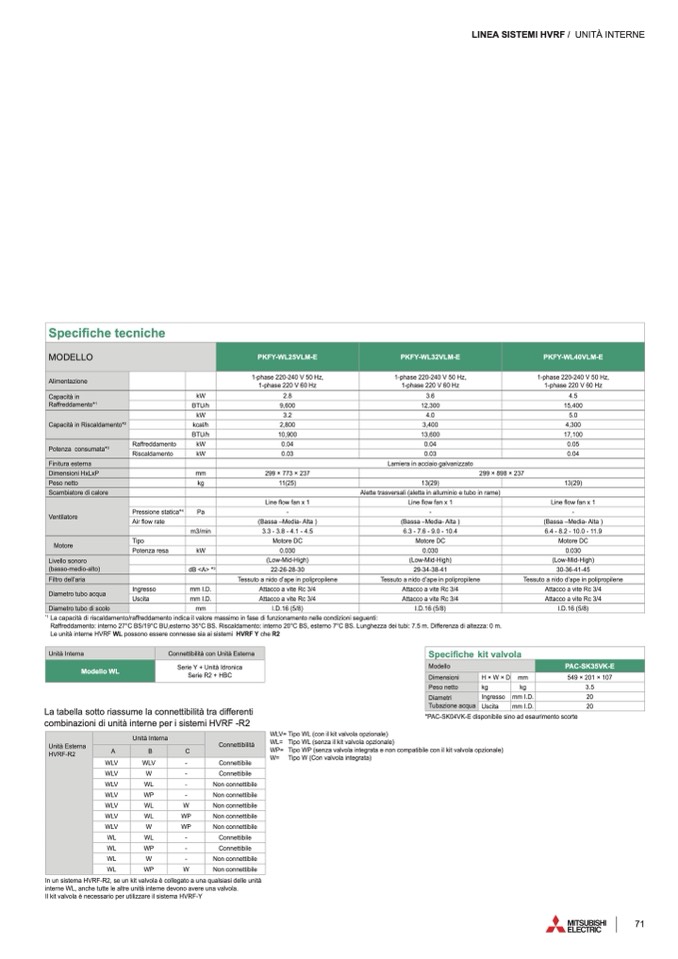

Specifiche tecniche

LINEA SISTEMI HVRF / UNITÀ INTERNE

MODELLO

PKFY-WL25VLM-E

PKFY-WL32VLM-E

PKFY-WL40VLM-E

Alimentazione

1-phase 220-240 V 50 Hz,

1-phase 220 V 60 Hz

1-phase 220-240 V 50 Hz,

1-phase 220 V 60 Hz

1-phase 220-240 V 50 Hz,

1-phase 220 V 60 Hz

Capacità in

Raffreddamento*

1

kW

2.8

3.6

4.5

BTU/h

9,600

12,300

15,400

Capacità in Riscaldamento*

2

kW

3.2

4.0

5.0

kcal/h

2,800

3,400

4,300

BTU/h

10,900

13,600

17,100

Potenza consumata*

3

Raffreddamento

kW

0.04

0.04

0.05

Riscaldamento

kW

0.03

0.03

0.04

Finitura esterna

Lamiera in acciaio galvanizzato

Dimensioni HxLxP

mm

299 × 773 × 237

299 × 898 × 237

Peso netto

kg

11(25)

13(29)

13(29)

Scambiatore di calore

Alette trasversali (aletta in alluminio e tubo in rame)

Ventilatore

Line flow fan x 1

Line flow fan x 1

Line flow fan x 1

Pressione statica*

4

Pa

-

-

-

Air flow rate

(Bassa –Media- Alta )

(Bassa –Media- Alta )

(Bassa –Media- Alta )

m3/min

3.3 - 3.8 - 4.1 - 4.5

6.3 - 7.6 - 9.0 - 10.4

6.4 - 8.2 - 10.0 - 11.9

Motore

Tipo

Motore DC

Motore DC

Motore DC

Potenza resa

kW

0.030

0.030

0.030

Livello sonoro

(basso-medio-alto)

(Low-Mid-High)

(Low-Mid-High)

(Low-Mid-High)

dB <A> *

3

22-26-28-30

29-34-38-41

30-36-41-45

Filtro dell’aria

Tessuto a nido d’ape in polipropilene

Tessuto a nido d’ape in polipropilene

Tessuto a nido d’ape in polipropilene

Diametro tubo acqua

Ingresso

mm I.D.

Attacco a vite Rc 3/4

Attacco a vite Rc 3/4

Attacco a vite Rc 3/4

Uscita

mm I.D.

Attacco a vite Rc 3/4

Attacco a vite Rc 3/4

Attacco a vite Rc 3/4

Diametro tubo di scolo

mm

I.D.16 (5/8)

I.D.16 (5/8)

I.D.16 (5/8)

*1

La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti:

Raffreddamento: interno 27°C BS/19°C BU,esterno 35°C BS. Riscaldamento: interno 20°C BS, esterno 7°C BS. Lunghezza dei tubi: 7.5 m. Differenza di altezza: 0 m.

Le unità interne HVRF WL possono essere connesse sia ai sistemi HVRF Y che R2

Unità Interna

Connettibilità con Unità Esterna

Modello WL

Serie Y + Unità Idronica

Serie R2 + HBC

Modello

PAC-SK35VK-E

Dimensioni

H × W× D

mm

549 × 201 × 107

Peso netto

kg

kg

3.5

Diametri

Tubazione acqua

Ingresso

mm I.D.

20

Uscita

mm I.D.

20

La tabella sotto riassume la connettibilità tra differenti

combinazioni di unità interne per i sistemi HVRF -R2

Specifiche kit valvola

*PAC-SK04VK-E disponibile sino ad esaurimento scorte

WLV= Tipo WL (con il kit valvola opzionale)

WL= Tipo WL (senza il kit valvola opzionale)

WP= Tipo WP (senza valvola integrata e non compatibile con il kit valvola opzionale)

W= Tipo W (Con valvola integrata)

Unità Esterna

HVRF-R2

Unità Interna

Connettibilità

A

B

C

WLV

WLV

-

Connettibile

WLV

W

-

Connettibile

WLV

WL

-

Non connettibile

WLV

WP

-

Non connettibile

WLV

WL

W

Non connettibile

WLV

WL

WP

Non connettibile

WLV

W

WP

Non connettibile

WL

WL

-

Connettibile

WL

WP

-

Connettibile

WL

W

-

Non connettibile

WL

WP

W

Non connettibile

In un sistema HVRF-R2, se un kit valvola è collegato a una qualsiasi delle unità

interne WL, anche tutte le altre unità interne devono avere una valvola.

Il kit valvola è necessario per utilizzare il sistema HVRF-Y
