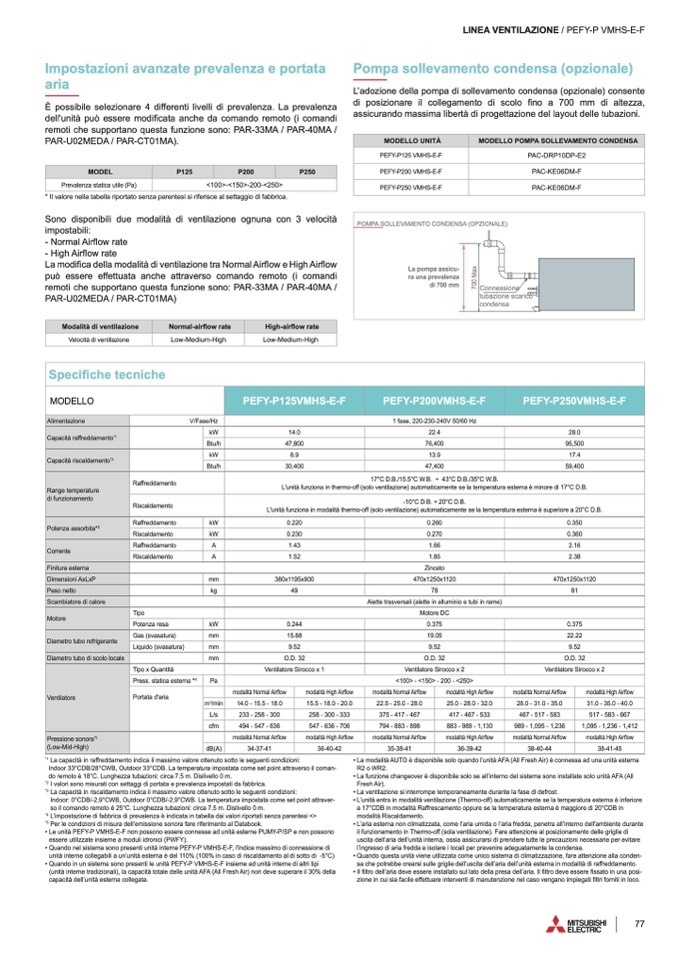

Impostazioni avanzate prevalenza e portata
aria
È possibile selezionare 4 differenti livelli di prevalenza. La prevalenza
dell'unità può essere modificata anche da comando remoto (i comandi
remoti che supportano questa funzione sono: PAR-33MA / PAR-40MA /
PAR-U02MEDA / PAR-CT01MA).
<100>-<150>-200-<250>
* Il valore nella tabella riportato senza parentesi si riferisce al settaggio di fabbrica.
Sono disponibili due modalità di ventilazione ognuna con 3 velocità
impostabili:
- Normal Airflow rate
- High Airflow rate
La modifica della modalità di ventilazione tra Normal Airflow e High Airflow
può essere effettuata anche attraverso comando remoto (i comandi
remoti che supportano questa funzione sono: PAR-33MA / PAR-40MA /
PAR-U02MEDA / PAR-CT01MA)
Low-Medium-High
Low-Medium-High
LINEA VENTILAZIONE / PEFY-P VMHS-E-F
Pompa sollevamento condensa (opzionale)
L’adozione della pompa di sollevamento condensa (opzionale) consente
di posizionare il collegamento di scolo fino a 700 mm di altezza,
assicurando massima libertà di progettazione del layout delle tubazioni.
PAC-DRP10DP-E2
PAC-KE06DM-F
PAC-KE06DM-F
MODELLO UNITÀ
PEFY-P125 VMHS-E-F
MODELLO POMPA SOLLEVAMENTO CONDENSA
MODEL
P125
P200
P250
PEFY-P200 VMHS-E-F
Prevalenza statica utile (Pa)
PEFY-P250 VMHS-E-F
POMPA SOLLEVAMENTO CONDENSA (OPZIONALE)
7
0
0
M
a
x
La pompa assicu-
ra una prevalenza
di 700 mm
Connessione
tubazione scarico
condensa
Modalità di ventilazione
Normal-airflow rate
High-airflow rate
Velocità di ventilazione
Specifiche tecniche
MODELLO
PEFY-P125VMHS-E-F
PEFY-P200VMHS-E-F
PEFY-P250VMHS-E-F
Alimentazione
V/Fase/Hz
1 fase, 220-230-240V 50/60 Hz
Capacità raffreddamento
*1
kW
14.0
22.4
28.0
Btu/h
47,800
76,400
95,500
Capacità riscaldamento
*3
kW
8.9
13.9
17.4
Btu/h
30,400
47,400
59,400
Range temperature
di funzionamento
Raffreddamento
17°C D.B./15.5°C W.B. ÷ 43°C D.B./35°C W.B.
L'unità funziona in thermo-off (solo ventilazione) automaticamente se la temperatura esterna è minore di 17°C D.B.
Riscaldamento
-10°C D.B. ÷ 20°C D.B.
L'unità funziona in modalità thermo-off (solo ventilazione) automaticamente se la temperatura esterna è superiore a 20°C D.B.
Potenza assorbita*
2
Raffreddamento
kW
0.220
0.260
0.350
Riscaldamento
kW
0.230
0.270
0.360
Corrente
Raffreddamento
A
1.43
1.66
2.16
Riscaldamento
A
1.52
1.85
2.38
Finitura esterna
Zincato
Dimensioni AxLxP
mm
380x1195x900
470x1250x1120
470x1250x1120
Peso netto
kg
49
78
81
Scambiatore di calore
Alette trasversali (alette in alluminio e tubi in rame)
Motore
Tipo
Motore DC
Potenza resa
kW
0.244
0.375
0.375
Diametro tubo refrigerante
Gas (svasatura)
mm
15.88
19.05
22.22
Liquido (svasatura)
mm
9.52
9.52
9.52
Diametro tubo di scolo locale
mm
O.D. 32
O.D. 32
O.D. 32
Ventilatore
Tipo x Quantità
Ventilatore Sirocco x 1
Ventilatore Sirocco x 2
Ventilatore Sirocco x 2
Press. statica esterna *
4
Pa
<100> - <150> - 200 - <250>
Portata d'aria
modalità Normal Airflow
modalità High Airflow
modalità Normal Airflow
modalità High Airflow
modalità Normal Airflow
modalità High Airflow
m
3
/min
14.0 - 15.5 - 18.0
15.5 - 18.0 - 20.0
22.5 - 25.0 - 28.0
25.0 - 28.0 - 32.0
28.0 - 31.0 - 35.0
31.0 - 35.0 - 40.0
L/s
233 - 258 - 300
258 - 300 - 333
375 - 417 - 467
417 - 467 - 533
467 - 517 - 583
517 - 583 - 667
cfm
494 - 547 - 636
547 - 636 - 706
794 - 883 - 898
883 - 989 - 1,130
989 - 1,095 - 1,236
1,095 - 1,236 - 1,412
Pressione sonora
*5
(Low-Mid-High)
modalità Normal Airflow
modalità High Airflow
modalità Normal Airflow
modalità High Airflow
modalità Normal Airflow
modalità High Airflow
dB(A)
34-37-41
36-40-42
35-38-41
36-39-42
38-40-44
38-41-45
*1
La capacità in raffreddamento indica il massimo valore ottenuto sotto le seguenti condizioni:
Indoor 33°CDB/28°CWB, Outdoor 33°CDB. La temperatura impostata come set point attraverso il coman-
do remoto è 18°C. Lunghezza tubazioni: circa 7.5 m. Dislivello 0 m.
*2
I valori sono misurati con settaggi di portata e prevalenza impostati da fabbrica.
*3
La capacità in riscaldamento indica il massimo valore ottenuto sotto le seguenti condizioni:
Indoor: 0°CDB/-2,9°CWB, Outdoor 0°CDB/-2,9°CWB. La temperatura impostata come set point attraver-
so il comando remoto è 25°C. Lunghezza tubazioni: circa 7.5 m. Dislivello 0 m.
*4
L’impostazione di fabbrica di prevalenza è indicata in tabella dai valori riportati senza parentesi <>
*5
Per le condizioni di misura dell’emissione sonora fare riferimento al Databook.
• Le unità PEFY-P VMHS-E-F non possono essere connesse ad unità esterne PUMY-P/SP e non possono
essere utilizzate insieme a moduli idronici (PWFY).
• Quando nel sistema sono presenti unità interne PEFY-P VMHS-E-F, l'indice massimo di connessione di
unità interne collegabili a un’unità esterna è del 110% (100% in caso di riscaldamento al di sotto di -5°C)
• Quando in un sistema sono presenti le unità PEFY-P VMHS-E-F insieme ad unità interne di altri tipi
(unità interne tradizionali), la capacità totale delle unità AFA (All Fresh Air) non deve superare il 30% della
capacità dell’unità esterna collegata.
• La modalità AUTO è disponibile solo quando l’unità AFA (All Fresh Air) è connessa ad una unità esterna
R2 o WR2.
• La funzione changeover è disponibile solo se all’interno del sistema sono installate solo unità AFA (All
Fresh Air).
• La ventilazione si interrompe temporaneamente durante la fase di defrost.
• L’unità entra in modalità ventilazione (Thermo-off) automaticamente se la temperatura esterna è inferiore
a 17°CDB in modalità Raffrescamento oppure se la temperatura esterna è maggiore di 20°CDB in
modalità Riscaldamento.
• L’aria esterna non climatizzata, come l’aria umida o l’aria fredda, penetra all’interno dell'ambiente durante
il funzionamento in Thermo-off (sola ventilazione). Fare attenzione al posizionamento delle griglie di
uscita dell’aria dell’unità interna, ossia assicurarsi di prendere tutte le precauzioni necessarie per evitare
l’ingresso di aria fredda e isolare i locali per prevenire adeguatamente la condensa.
• Quando questa unità viene utilizzata come unico sistema di climatizzazione, fare attenzione alla conden-
sa che potrebbe crearsi sulle griglie dell’uscita dell’aria dell’unità esterna in modalità di raffreddamento.
• Il filtro dell’aria deve essere installato sul lato della presa dell’aria. Il filtro deve essere fissato in una posi-
zione in cui sia facile effettuare interventi di manutenzione nel caso vengano impiegati filtri forniti in loco.
