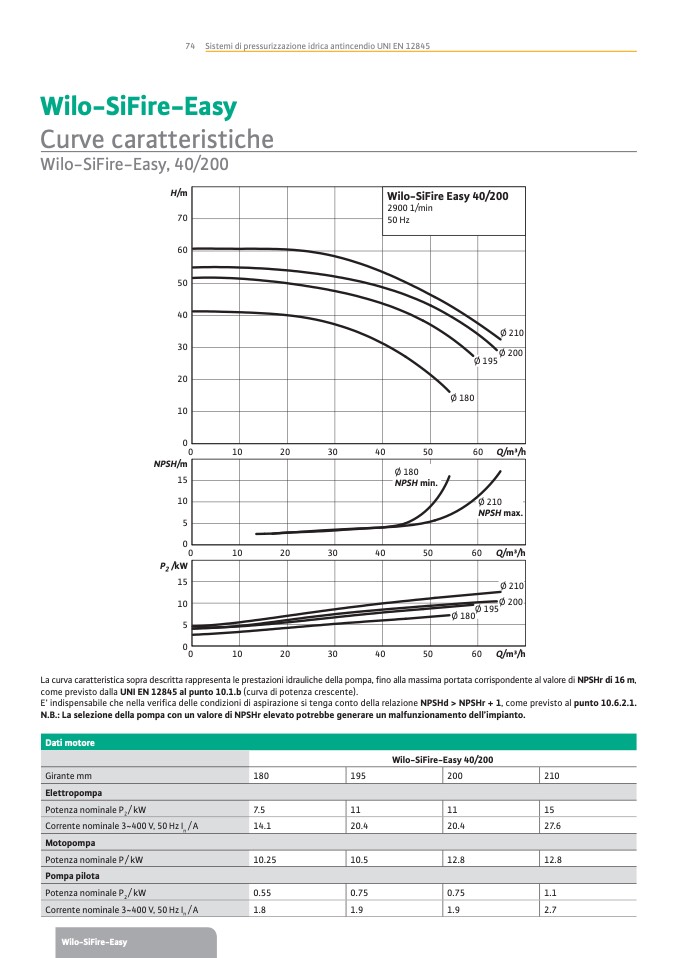

74 Sistemi di pressurizzazione idrica antincendio UNI EN 12845
Wilo-SiFire-Easy
Curve caratteristiche
Wilo-SiFire-Easy, 40/200
H/m
70
60
50
40
30
20
10
0
NPSH/m
15
10
5
0
P
2
/kW
15
10
5
60
Q/m3/h
60
Q/m3/h
60
Q/m3/h
Wilo-SiFire Easy 40/200
2900 1/min
50 Hz
Ø 210
Ø 200
Ø 195
Ø 180
0
10
20
30
0
10
20
30
40
50
40
50
40
50
Ø 180
NPSH min.
Ø 210
NPSH max.
Ø 210
Ø 180
Ø 195
Ø 200
0
0
10
20
30
La curva caratteristica sopra descritta rappresenta le prestazioni idrauliche della pompa, �no alla massima portata corrispondente al valore di NPSHr di 16 m,
come previsto dalla UNI EN 12845 al punto 10.1.b (curva di potenza crescente).
E’ indispensabile che nella veri�ca delle condizioni di aspirazione si tenga conto della relazione NPSHd > NPSHr + 1, come previsto al punto 10.6.2.1.
N.B.: La selezione della pompa con un valore di NPSHr elevato potrebbe generare un malfunzionamento dell’impianto.
Dati motore
Girante mm
Elettropompa
Corrente nominale 3~400 V, 50 Hz I
n
/ A
Motopompa
180
195
200
Potenza nominale P
2
/ kW
7.5
11
11
14.1
20.4
20.4
Potenza nominale P / kW
Pompa pilota
10.25
10.5
12.8
Potenza nominale P
2
/ kW
0.55
0.75
0.75
Corrente nominale 3~400 V, 50 Hz I
n
/ A
1.8
1.9
1.9
Wilo-SiFire-Easy 40/200
210
15
27.6
12.8
1.1
2.7
Wilo-SiFire-Easy
