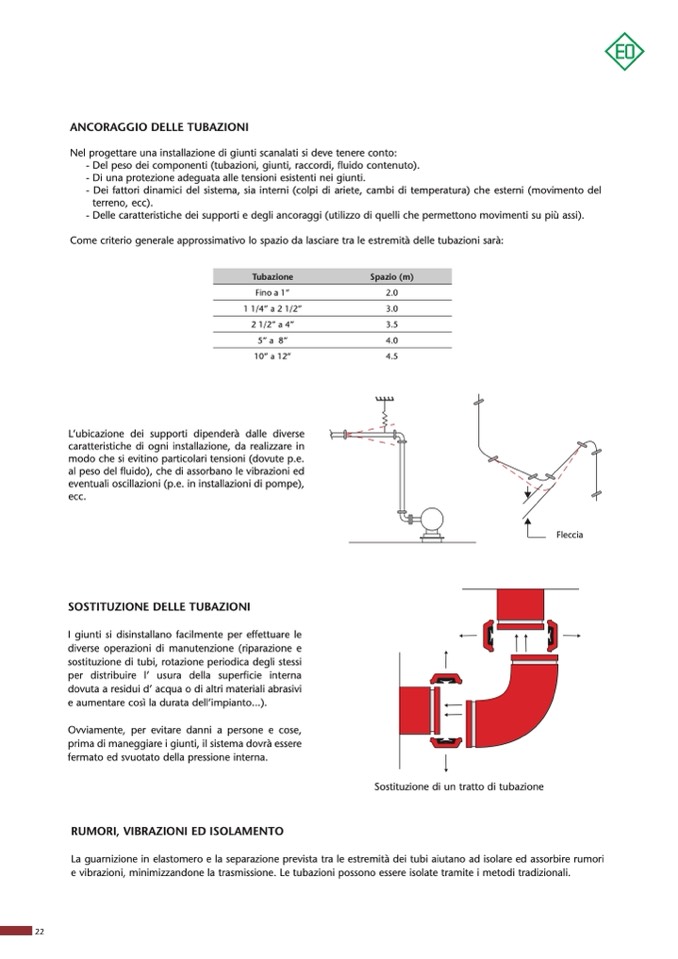

ANCORAGGIO DELLE TUBAZIONI
Nel progettare una installazione di giunti scanalati si deve tenere conto:
- Del peso dei componenti (tubazioni, giunti, raccordi, fluido contenuto).
- Di una protezione adeguata alle tensioni esistenti nei giunti.
- Dei fattori dinamici del sistema, sia interni (colpi di ariete, cambi di temperatura) che esterni (movimento del
terreno, ecc).
- Delle caratteristiche dei supporti e degli ancoraggi (utilizzo di quelli che permettono movimenti su più assi).
Come criterio generale approssimativo lo spazio da lasciare tra le estremità delle tubazioni sarà:
Fino a 1”
2.0
1 1/4” a 2 1/2”
3.0
2 1/2” a 4”
3.5
��� ��
4.0
10” a 12”
4.5
L’ubicazione dei supporti dipender
à dalle diverse
caratteristiche di ogni installazione, da realizzare in
modo che si evitino particolari tensioni (dovute p.e.
al peso del fluido), che di assorbano le vibrazioni ed
eventuali oscillazioni (p.e. in installazioni di pompe),
ecc.
SOSTITUZIONE DELLE TUBAZIONI
I giunti si disinstallano facilmente per effettuare le
diverse operazioni di manutenzione (riparazione e
sostituzione di tubi, rotazione periodica degli stessi
per distribuire l’ usura della superficie interna
dovuta a residui d’ acqua o di altri materiali abrasivi
e aumentare così la durata dell’impianto...).
Ovviamente, per evitare danni a persone e cose,
prima di maneggiare i giunti, il sistema dovrà essere
fermato ed svuotato della pressione interna.
RUMORI, VIBRAZIONI ED ISOLAMENTO
Fleccia
Tubazione
Spazio (m)
La guarnizione in elastomero e la separazione prevista tra le estremità dei tubi aiutano ad isolare ed assorbire rumori
e vibrazioni, minimizzandone la trasmissione. Le tubazioni possono essere isolate tramite i metodi tradizionali.
Sostituzione di un tratto di tubazione
